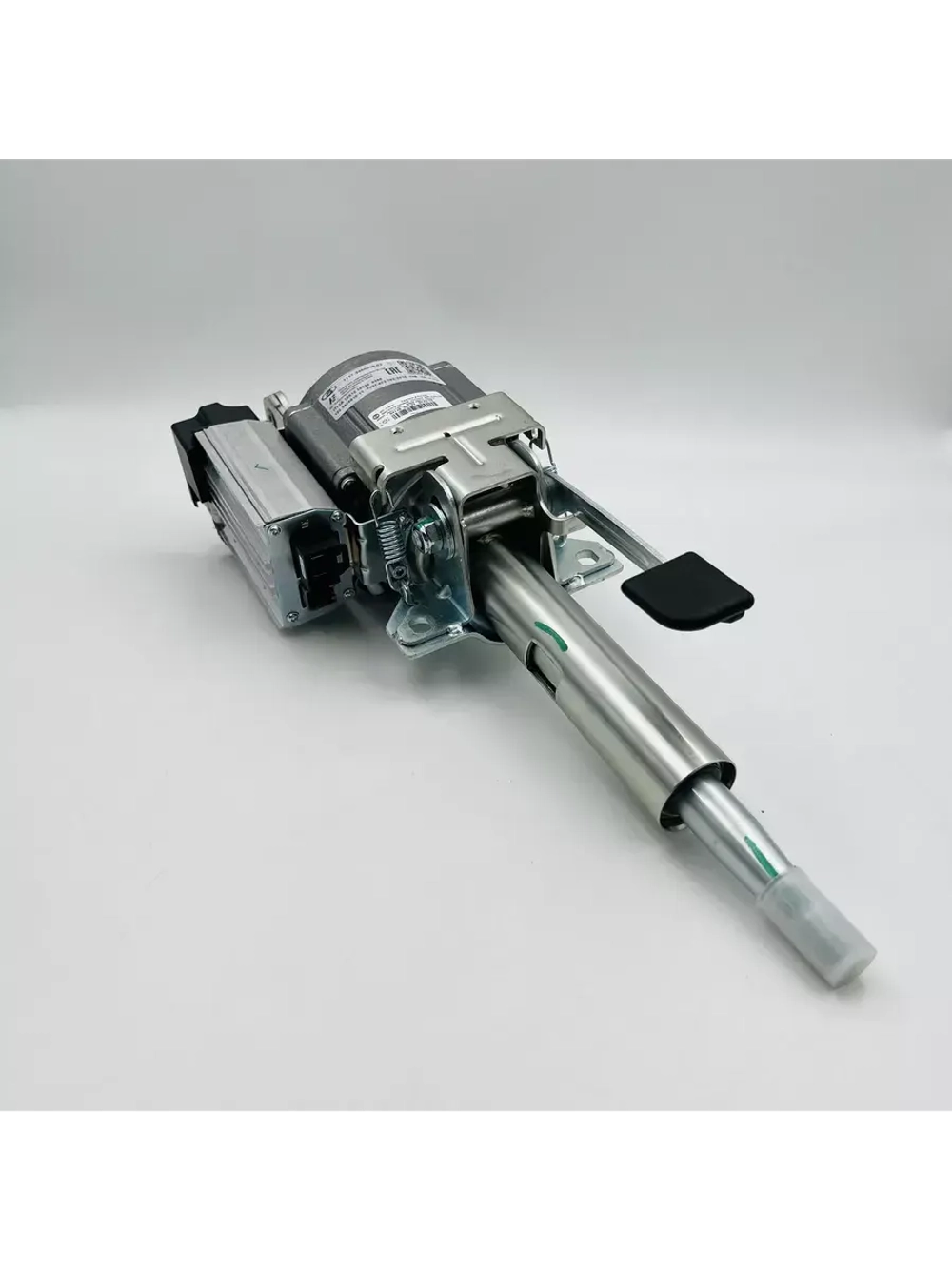

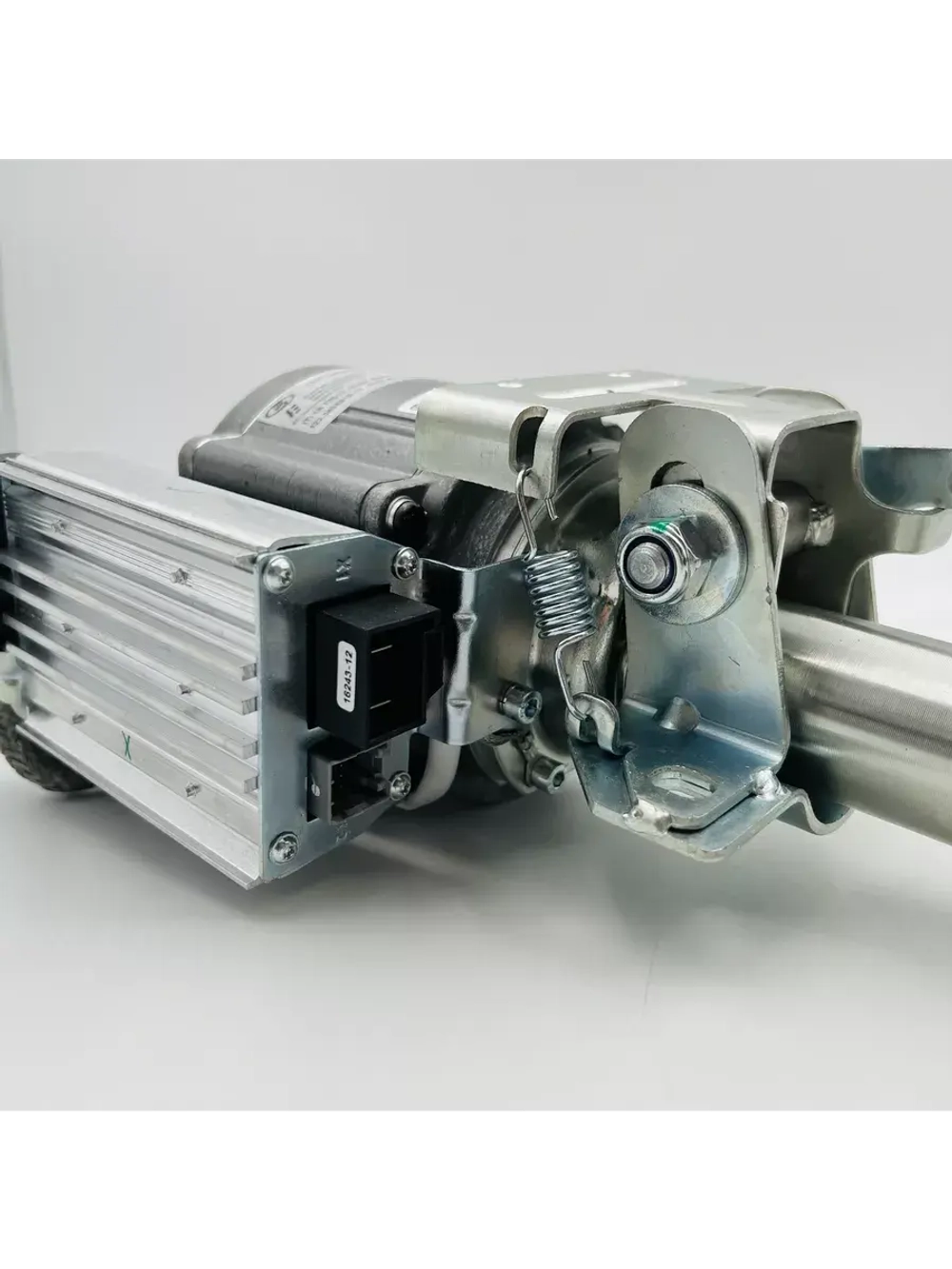

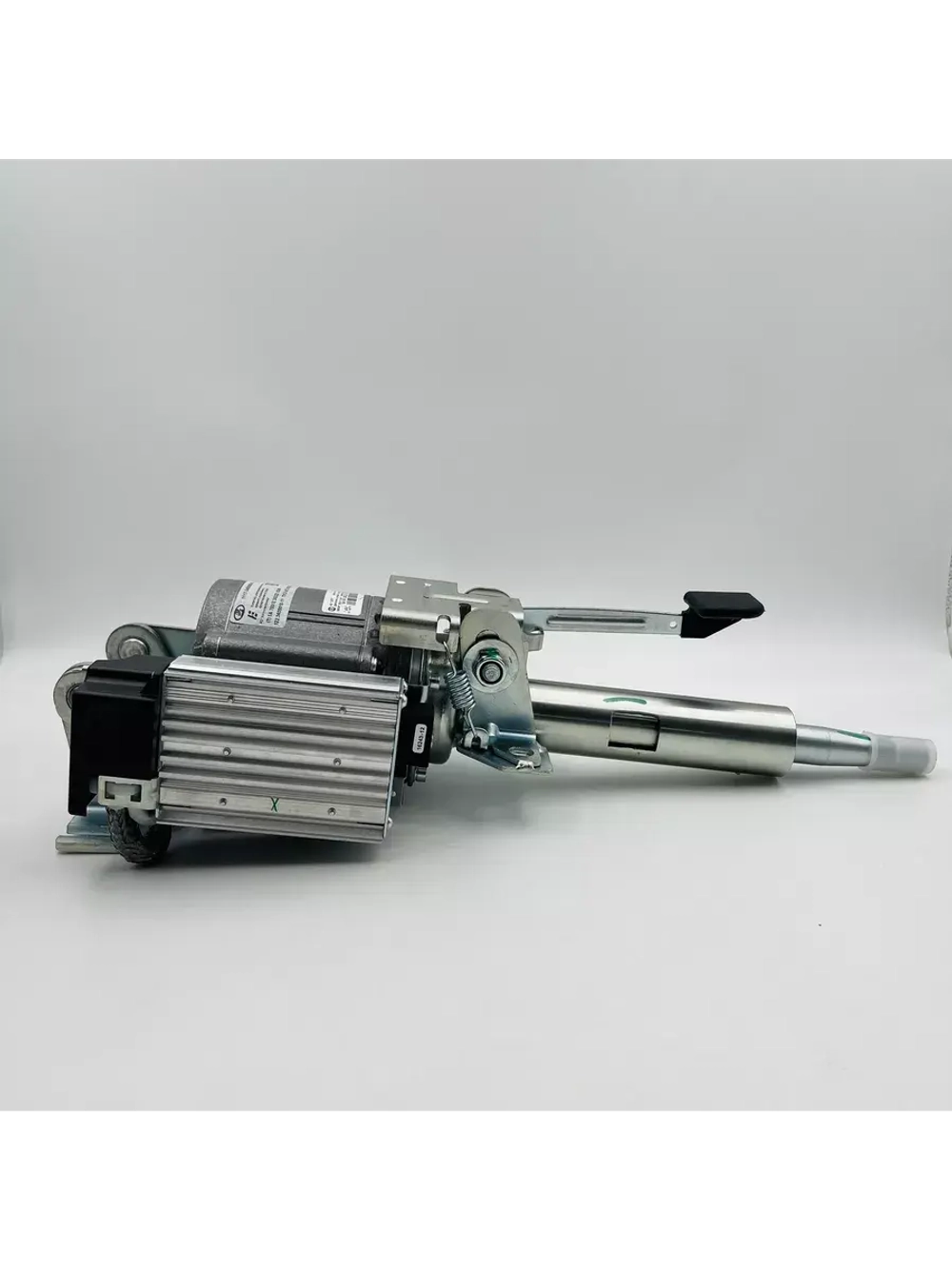

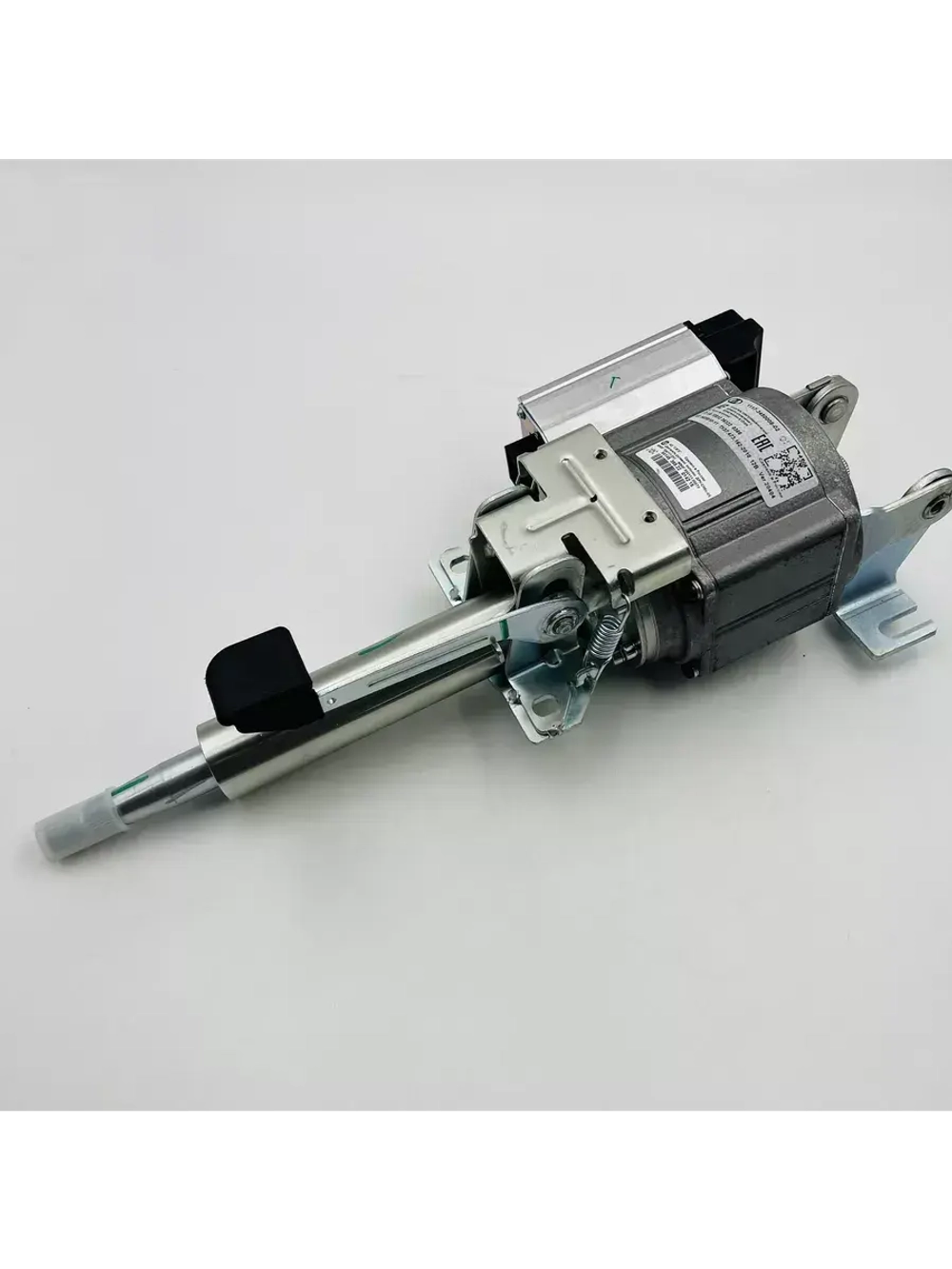

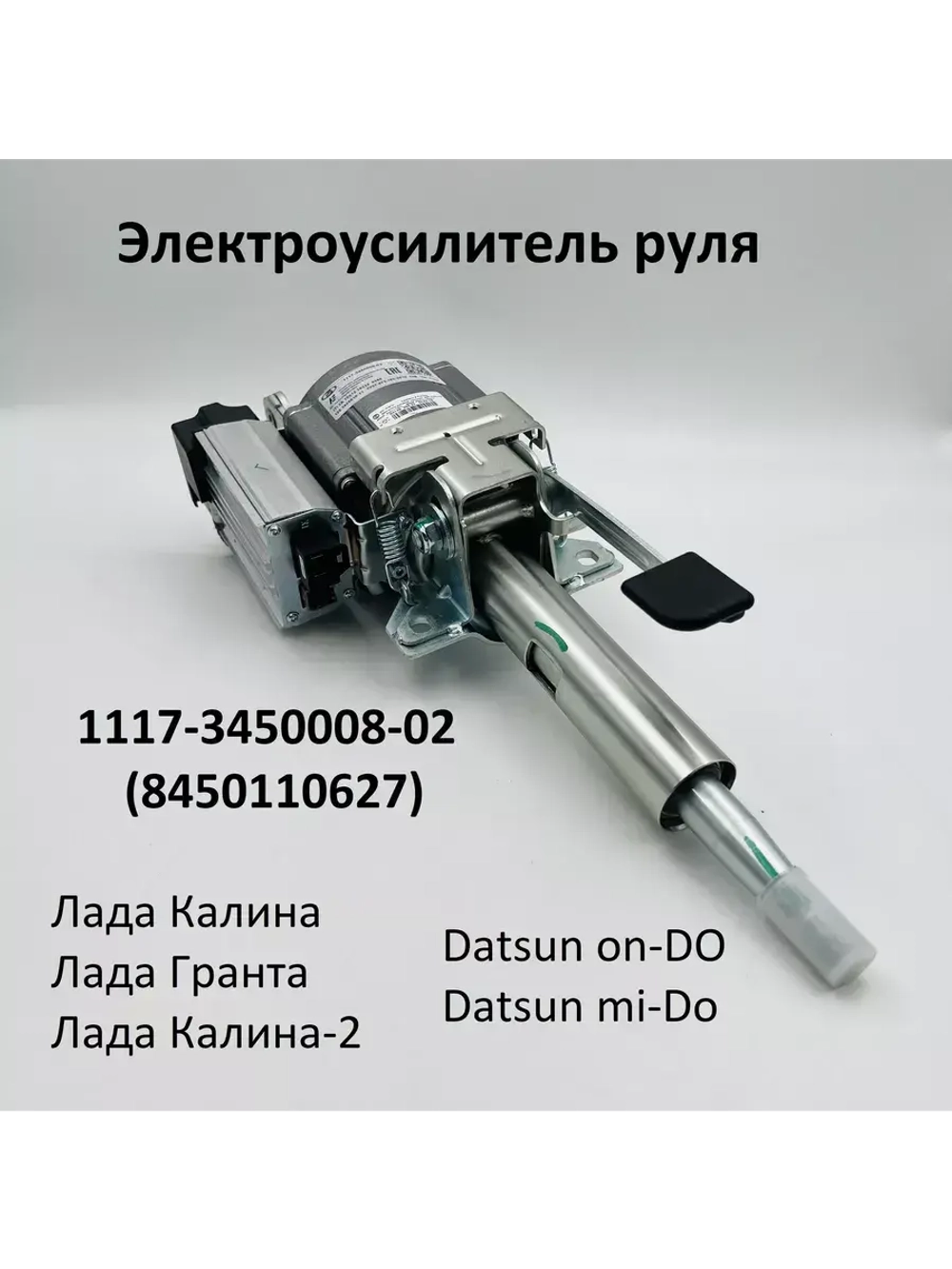

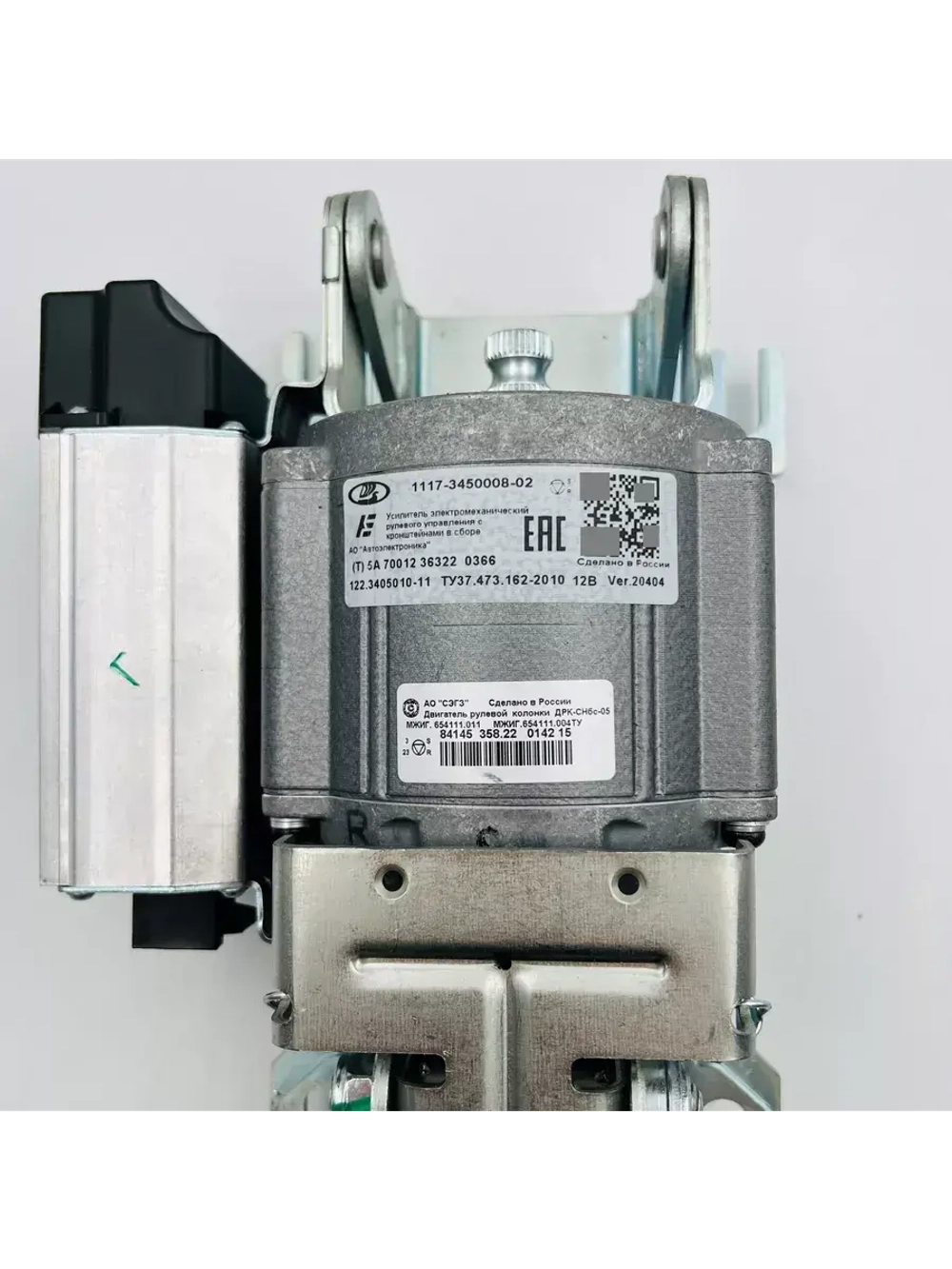

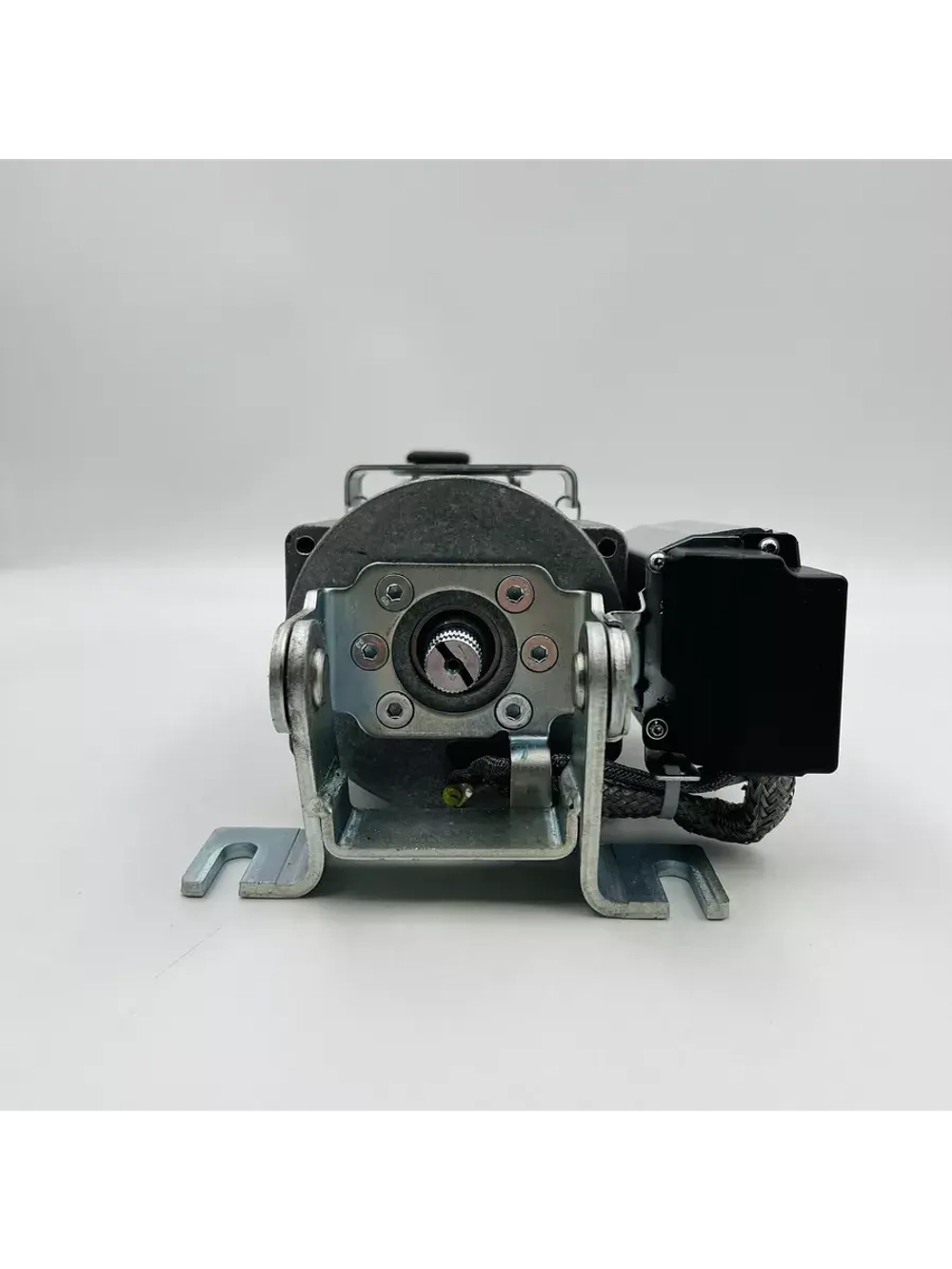

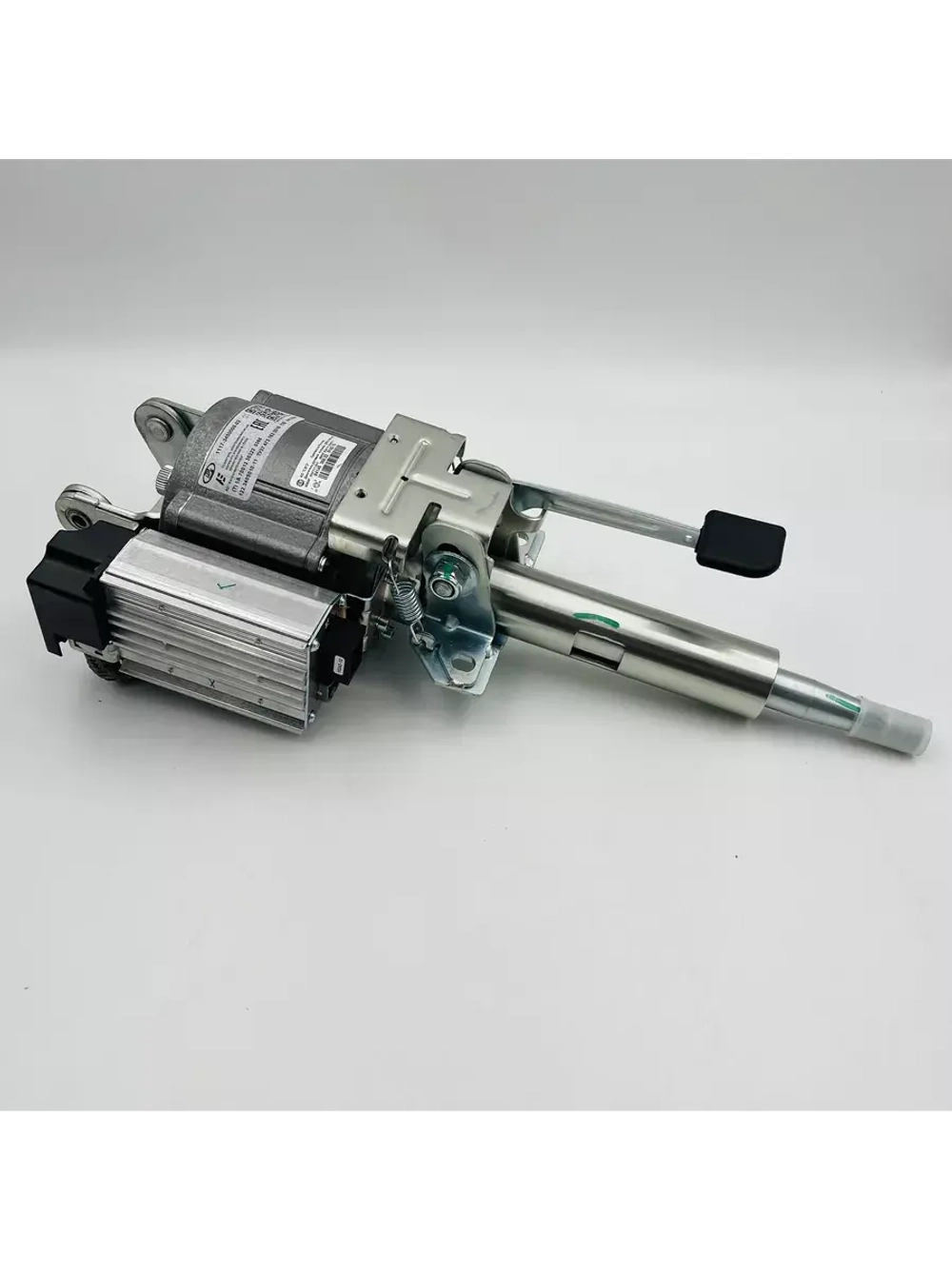

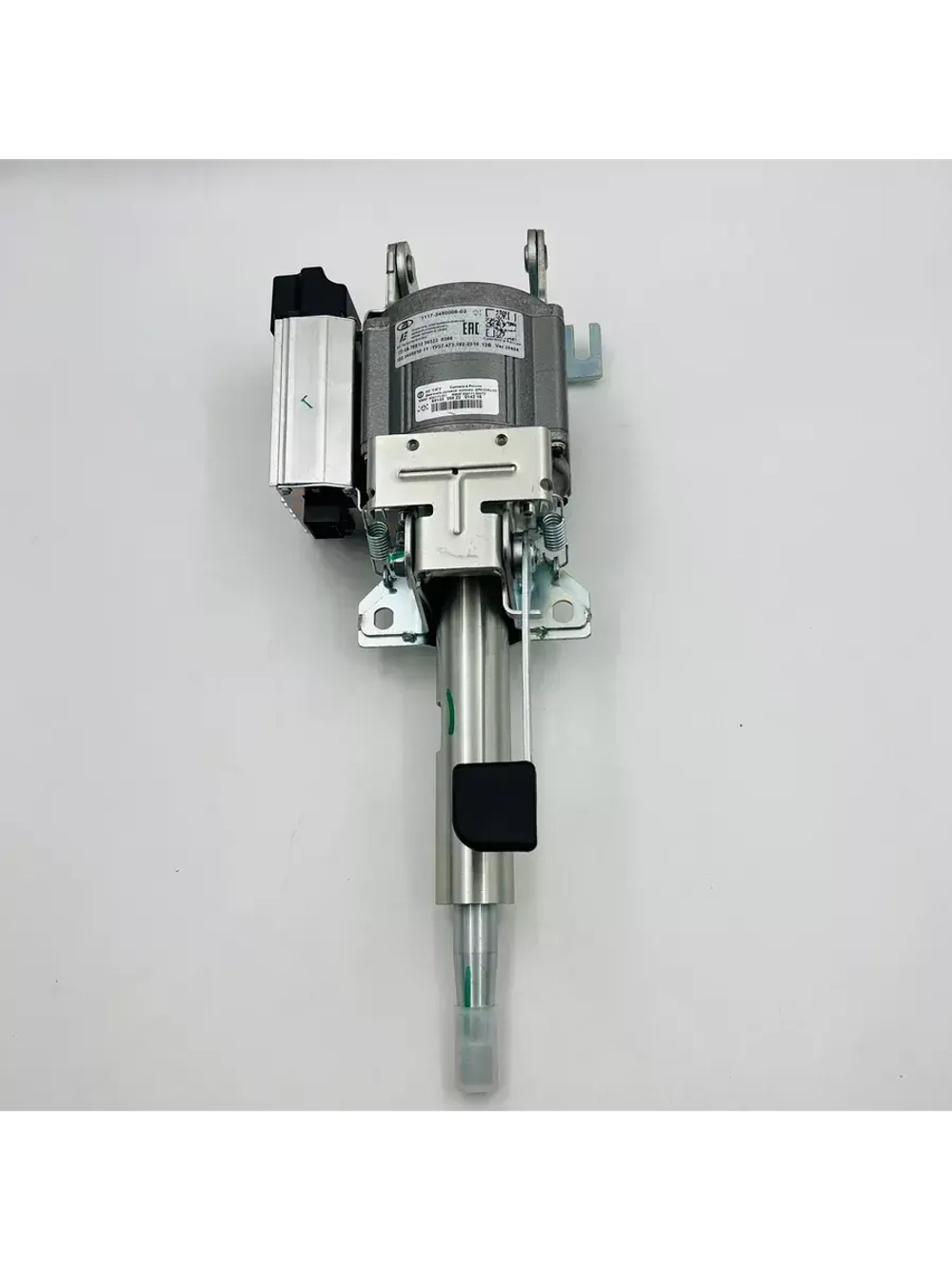

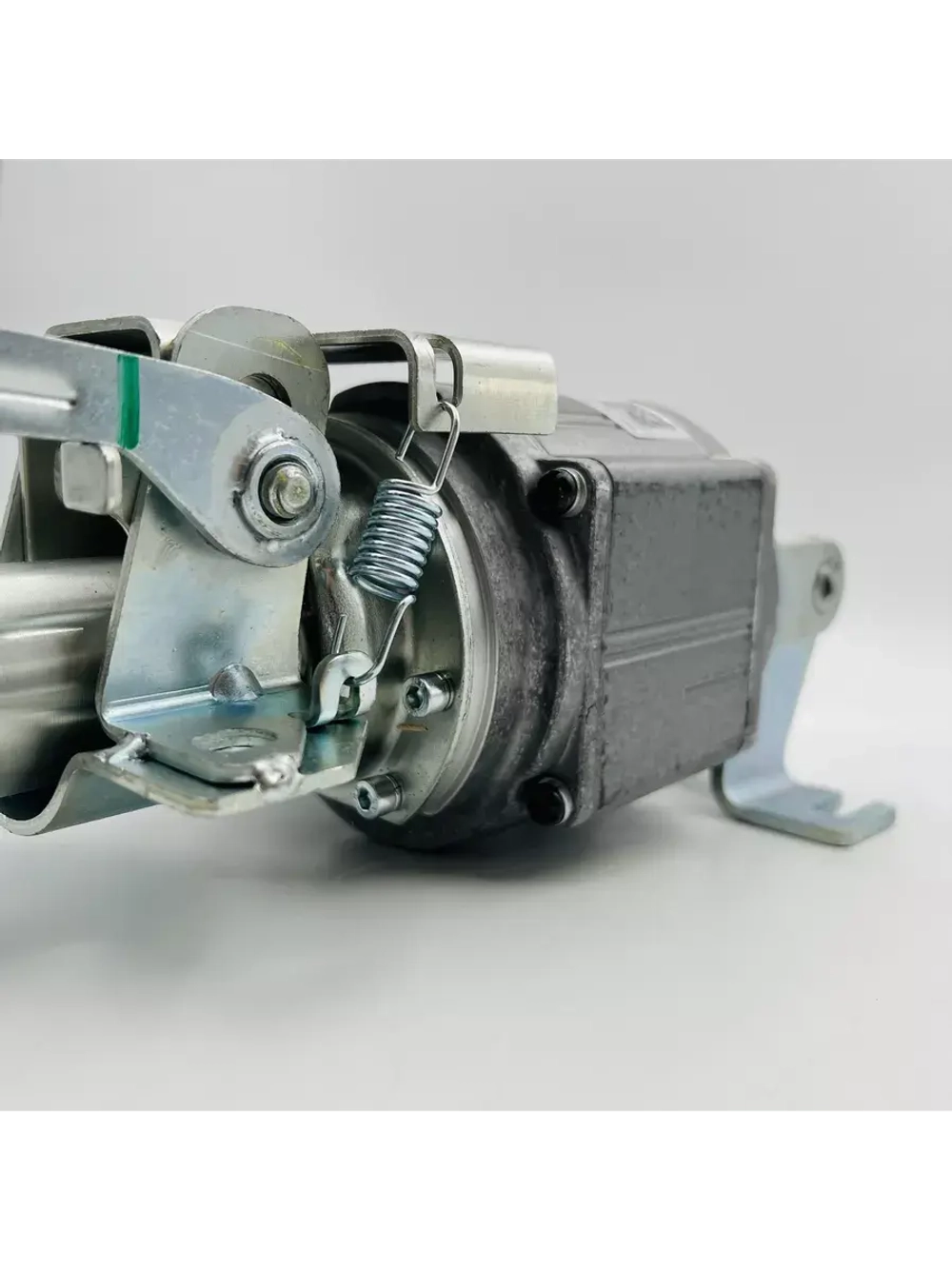

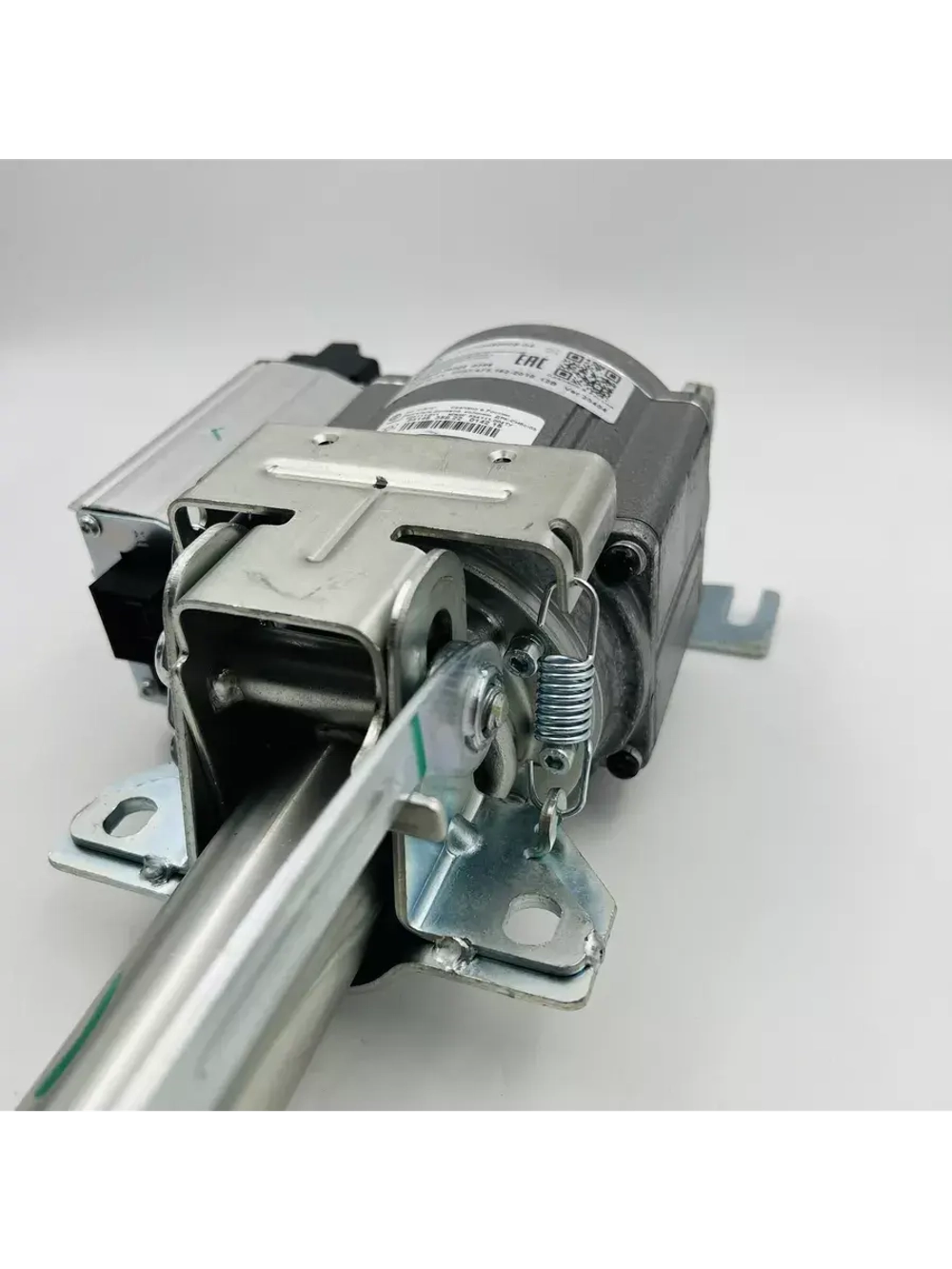

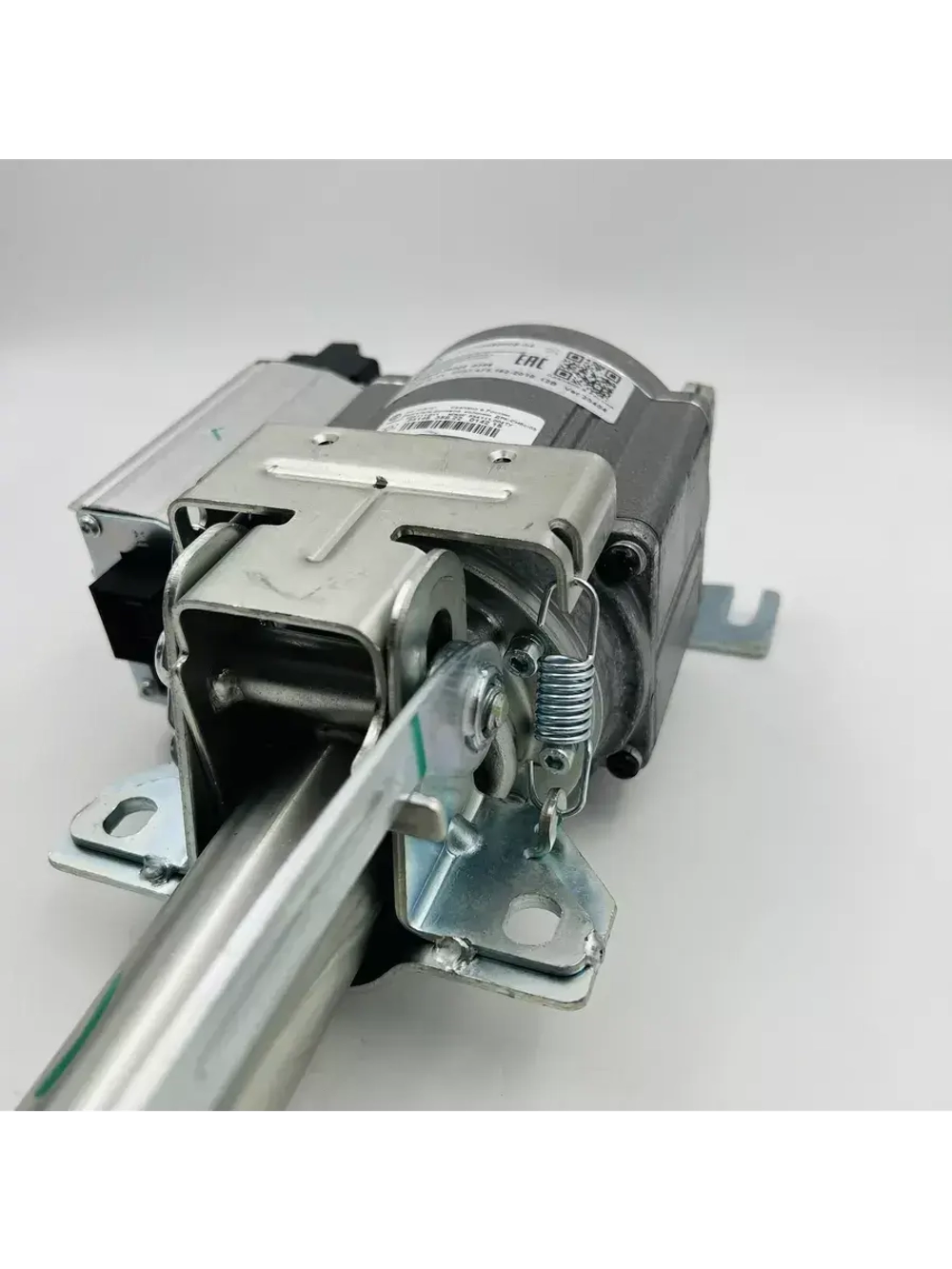

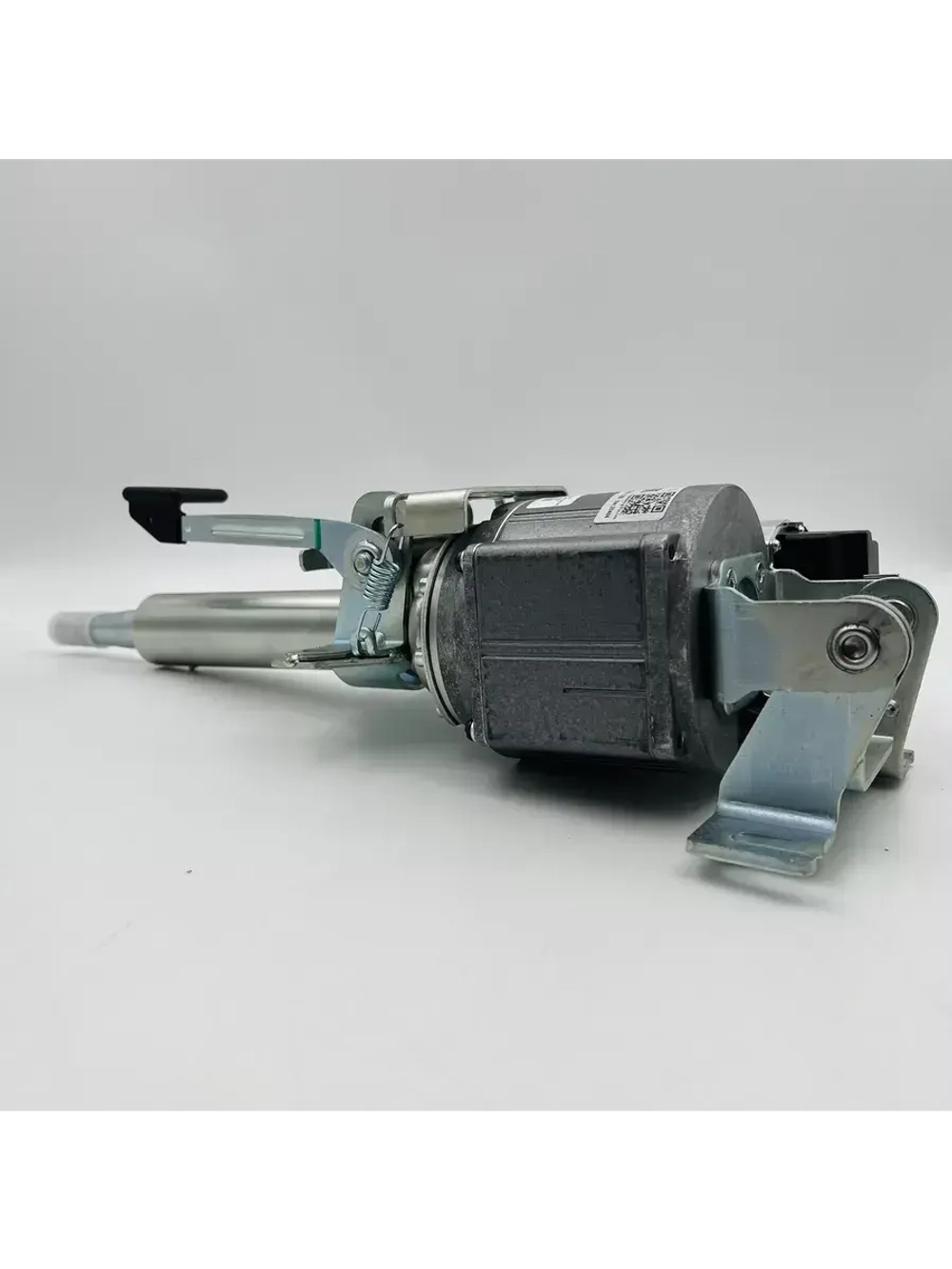

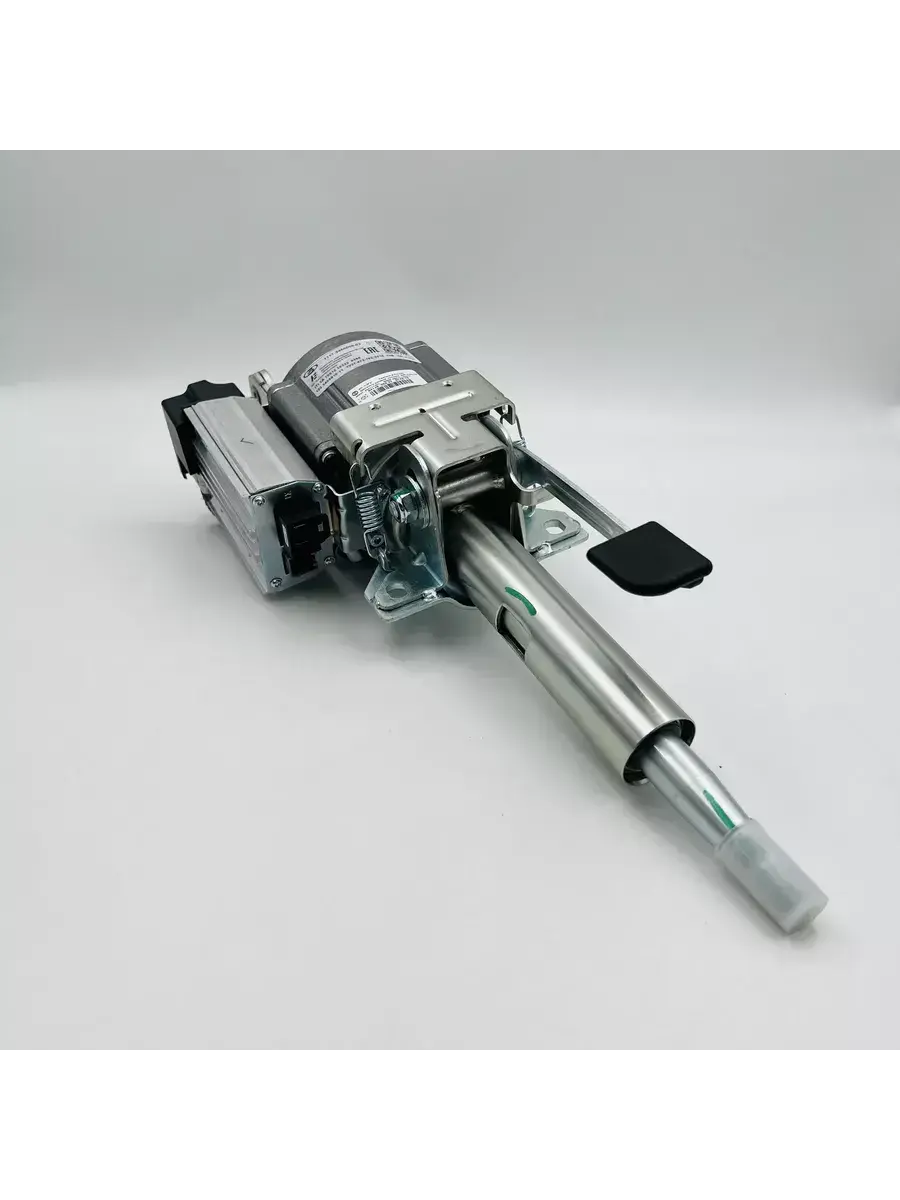

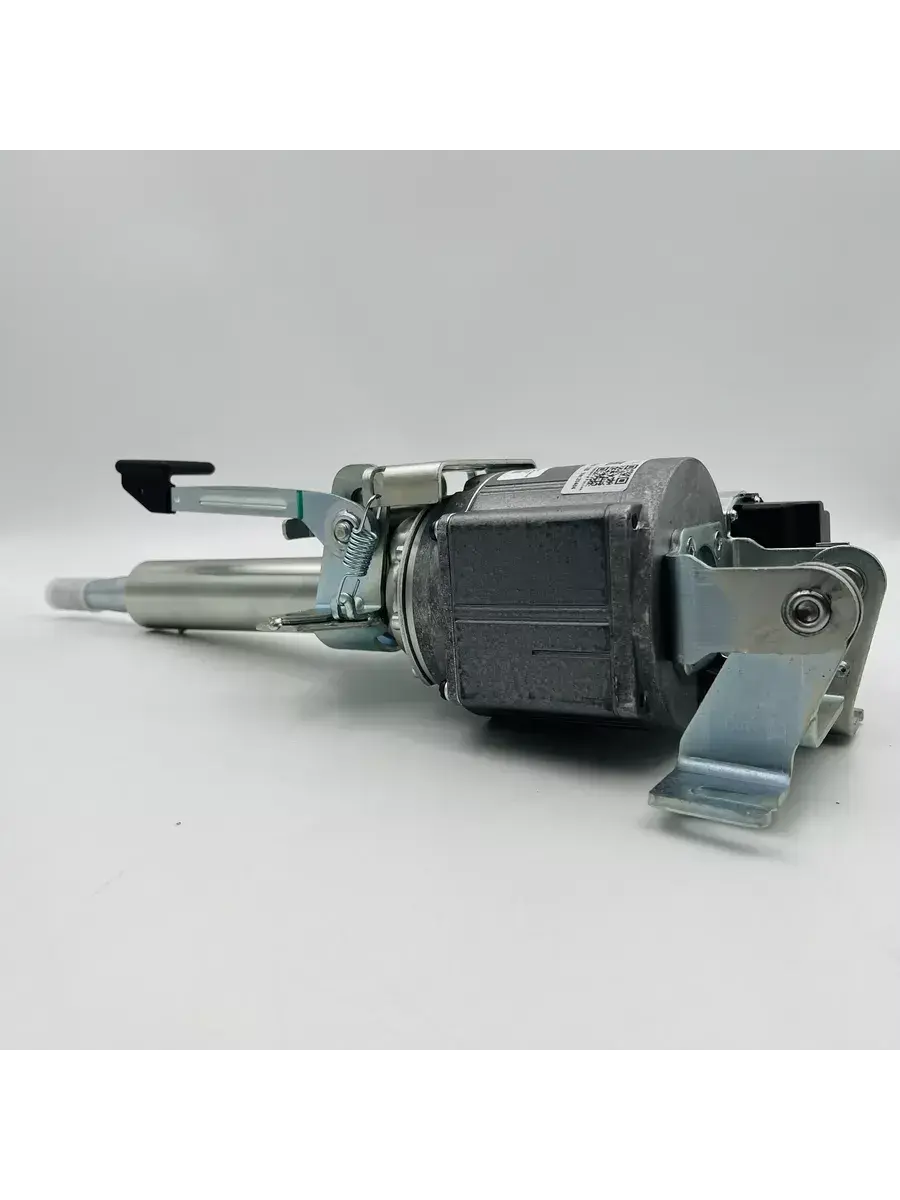

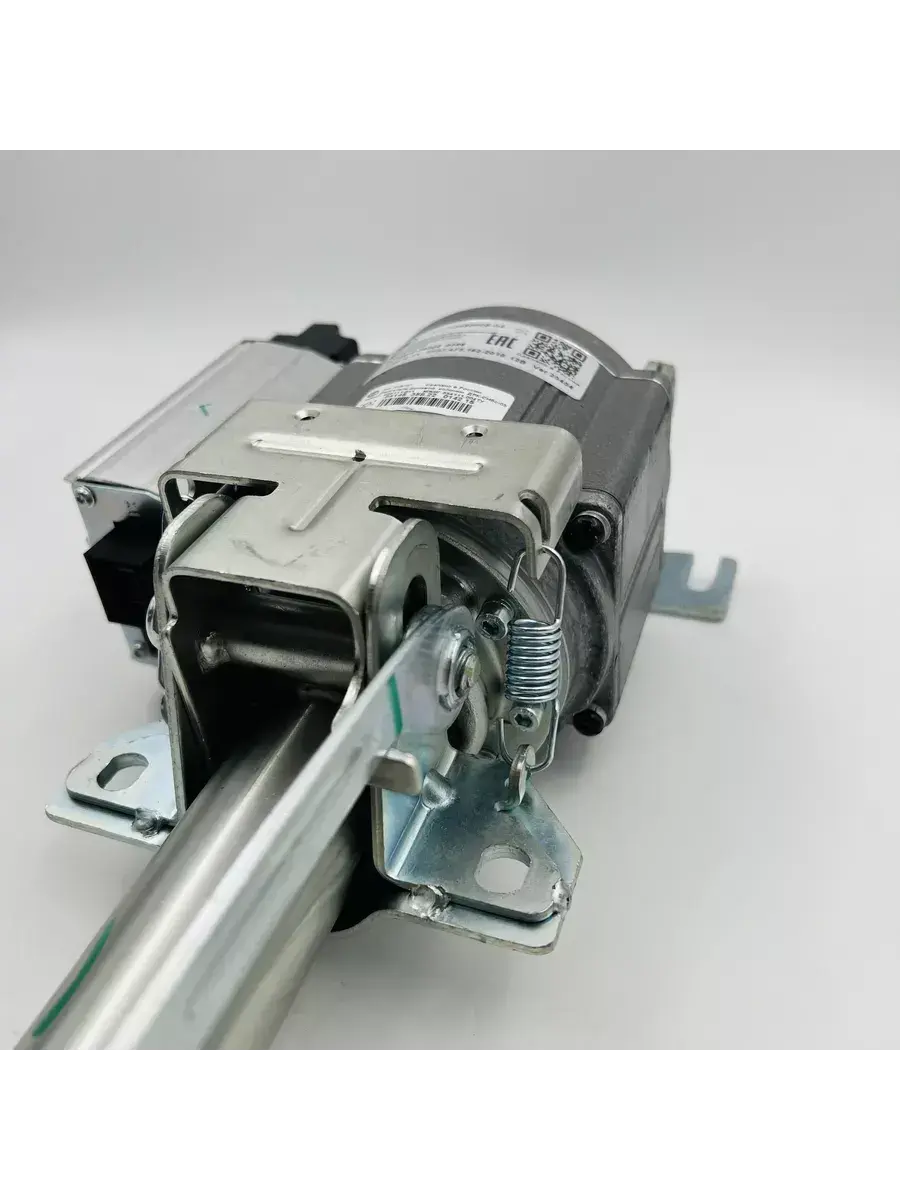

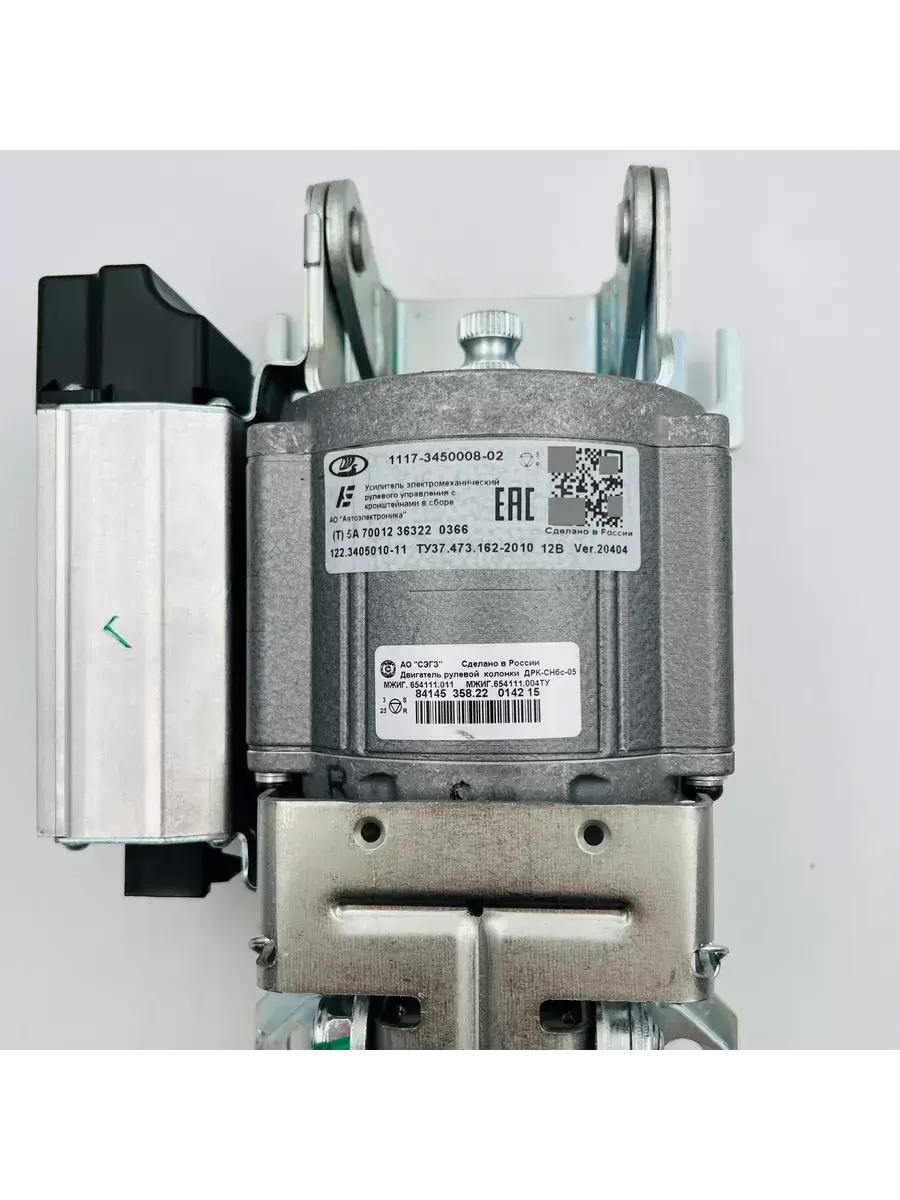

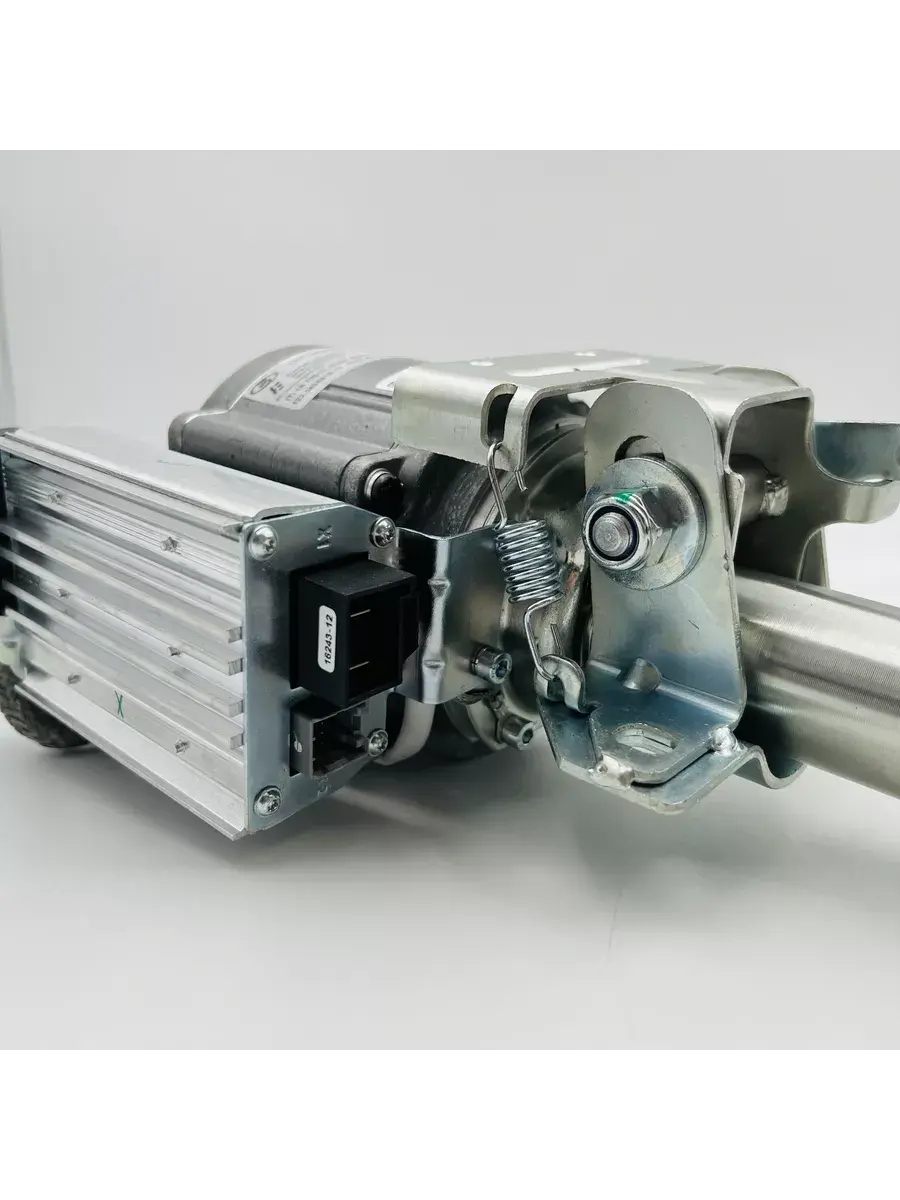

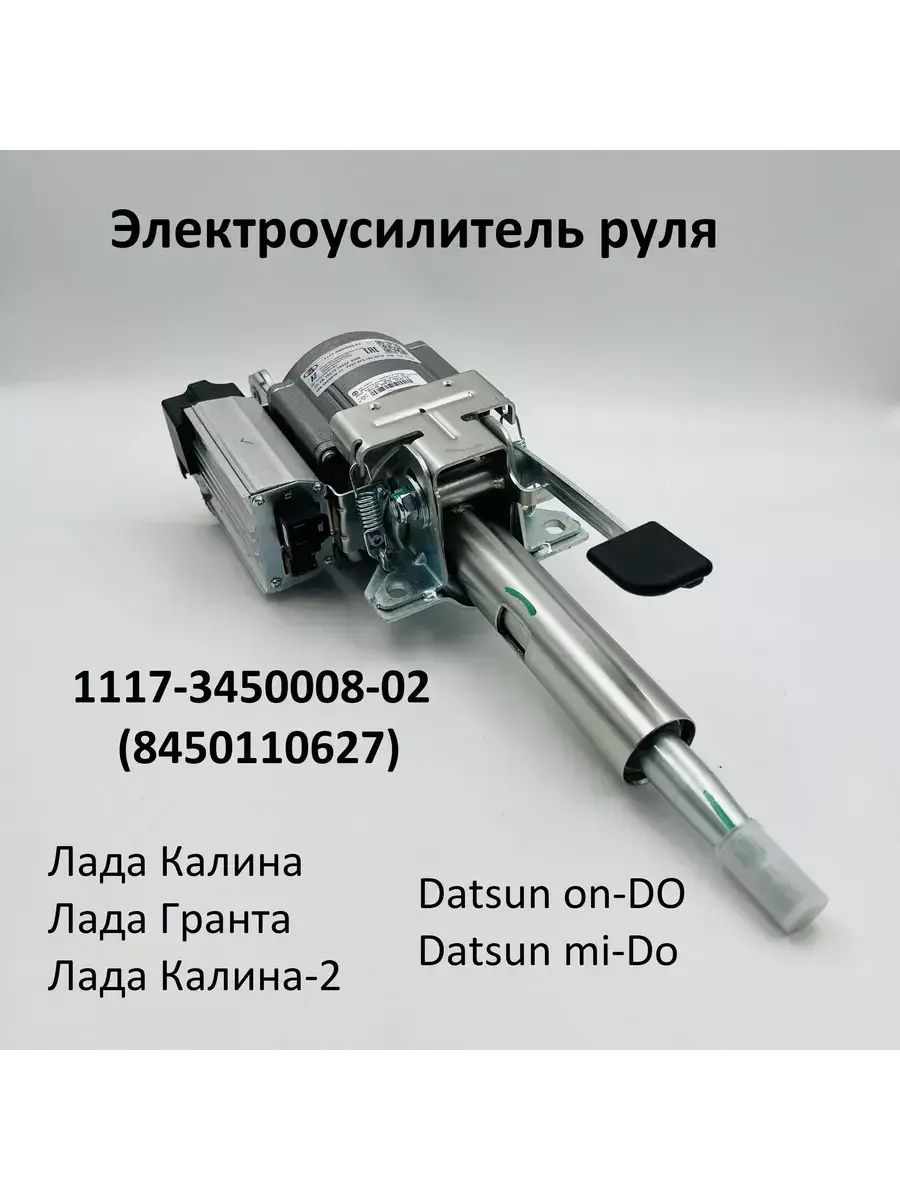

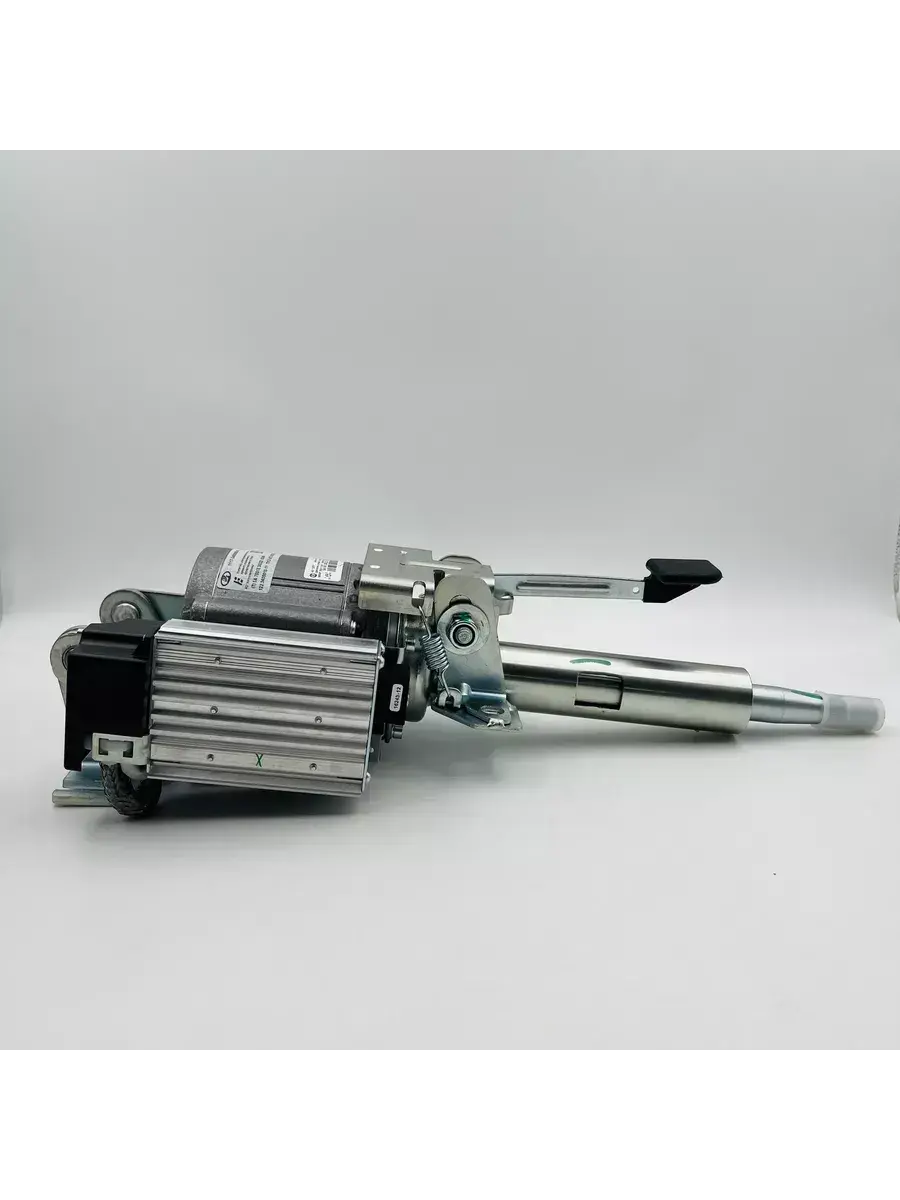

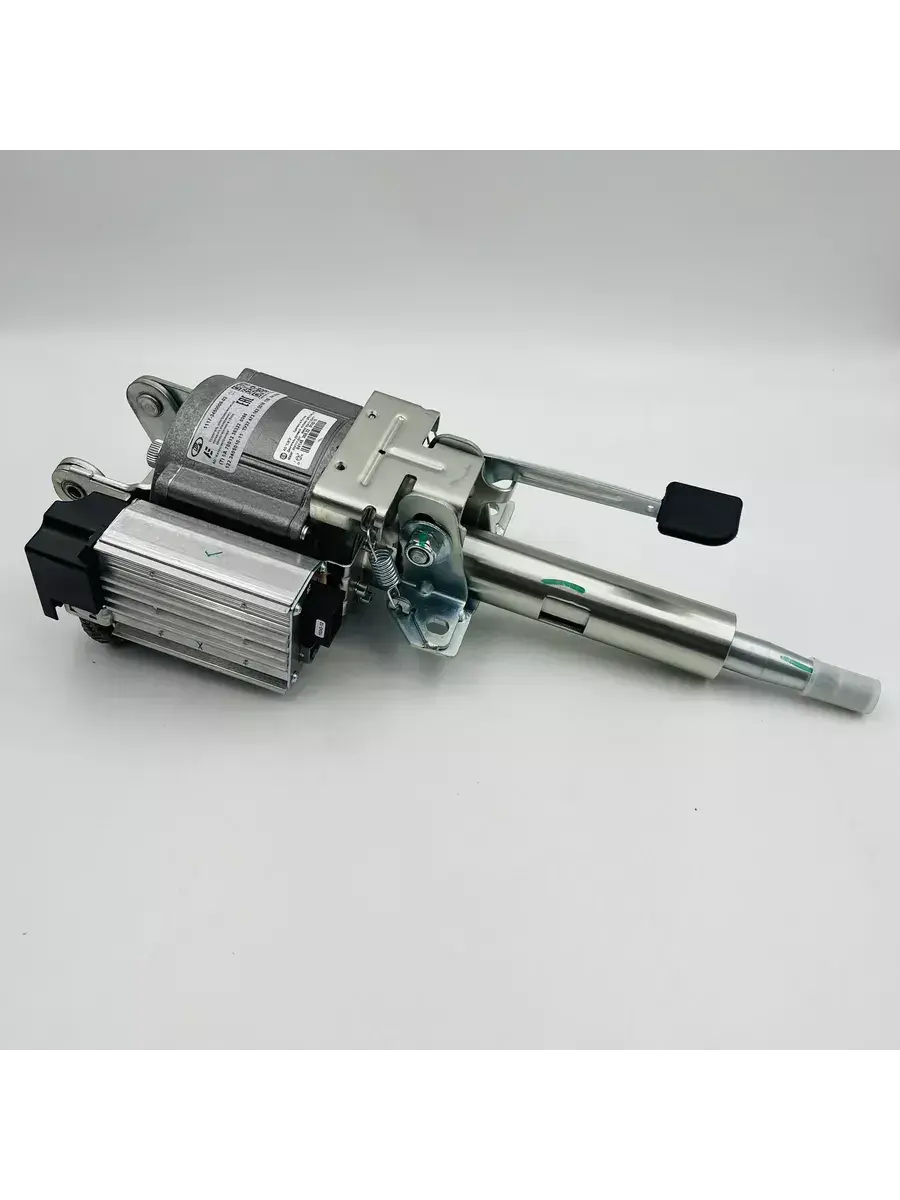

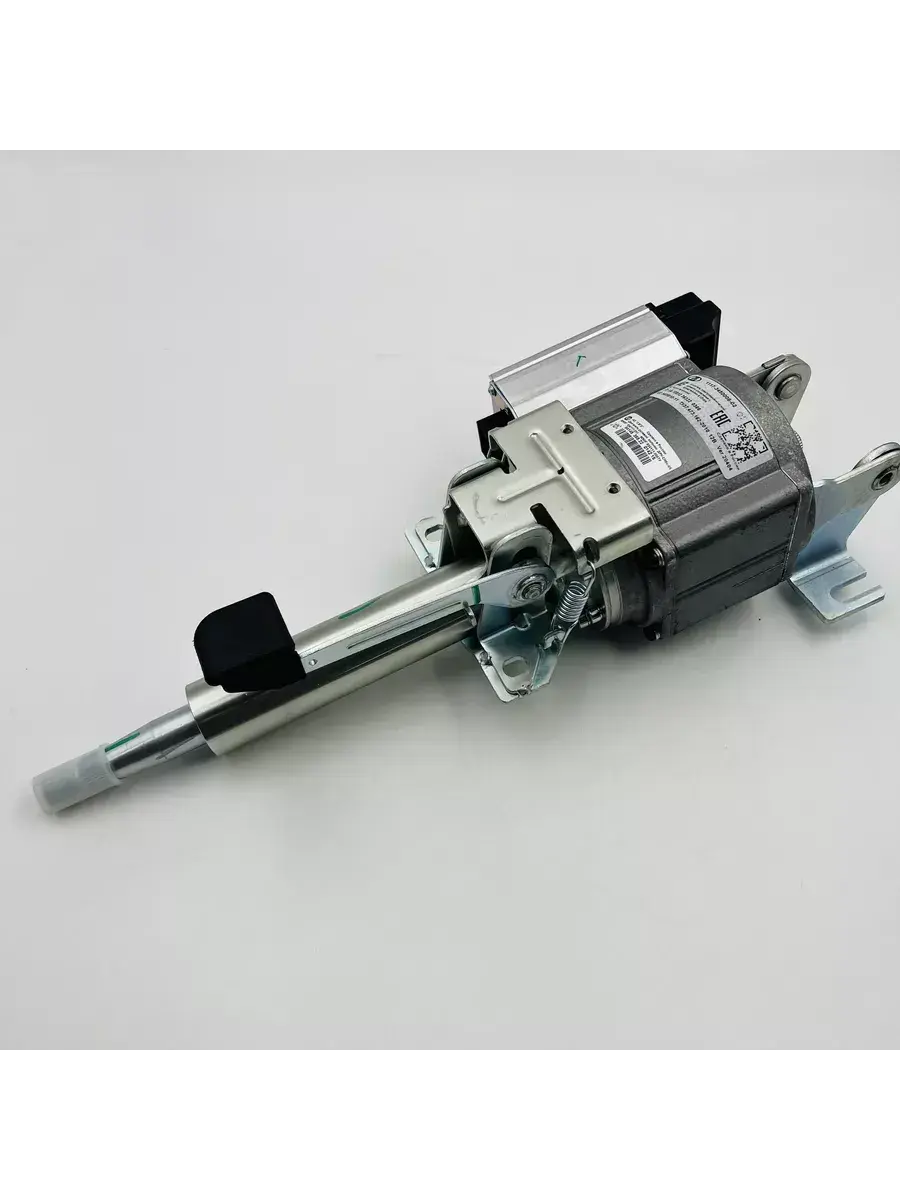

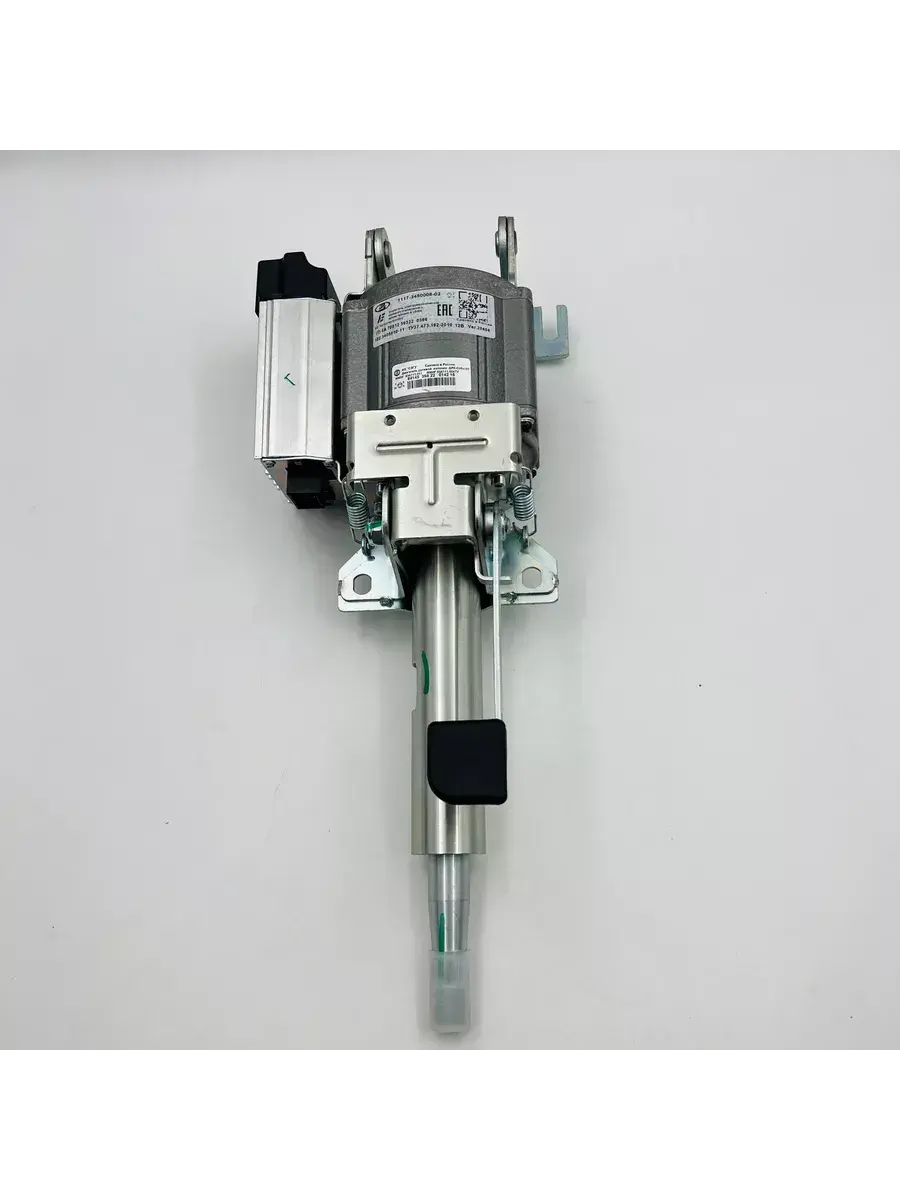

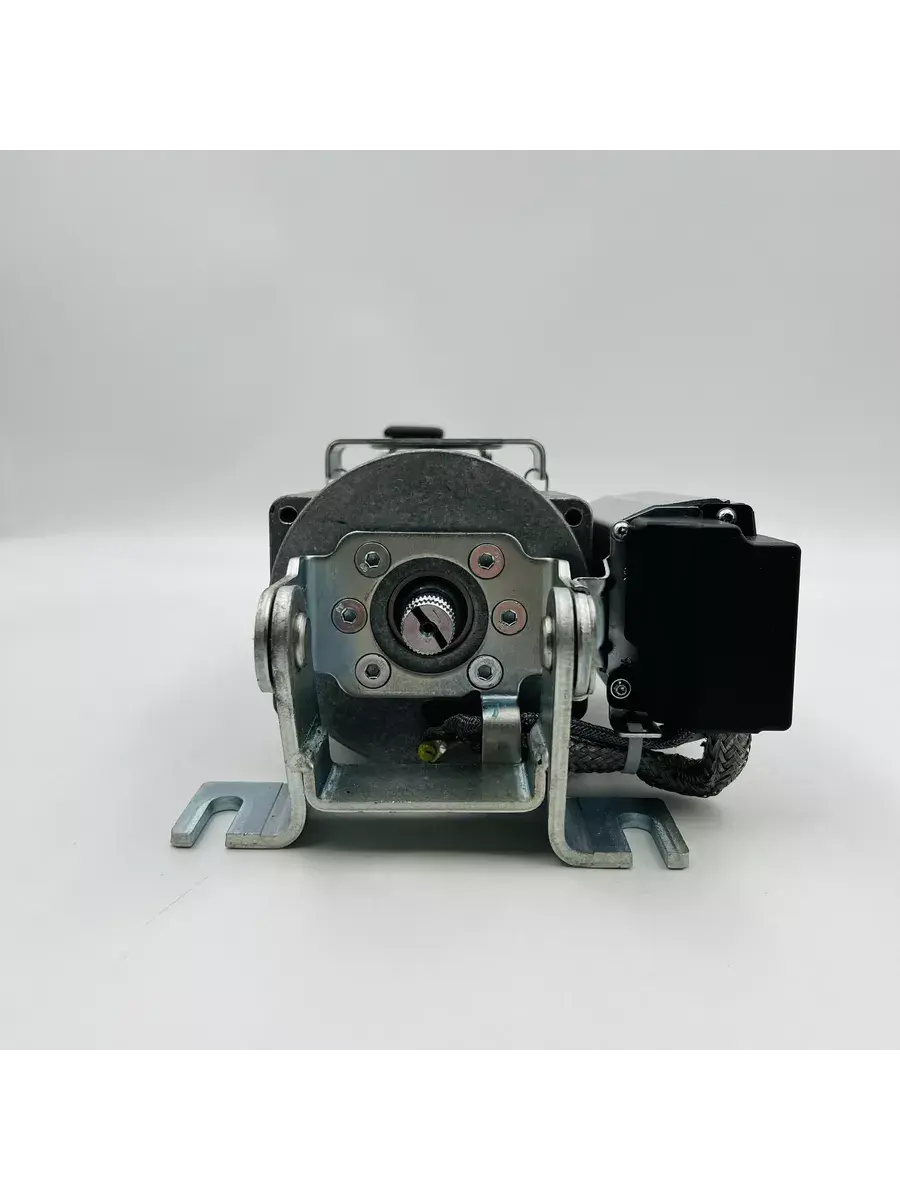

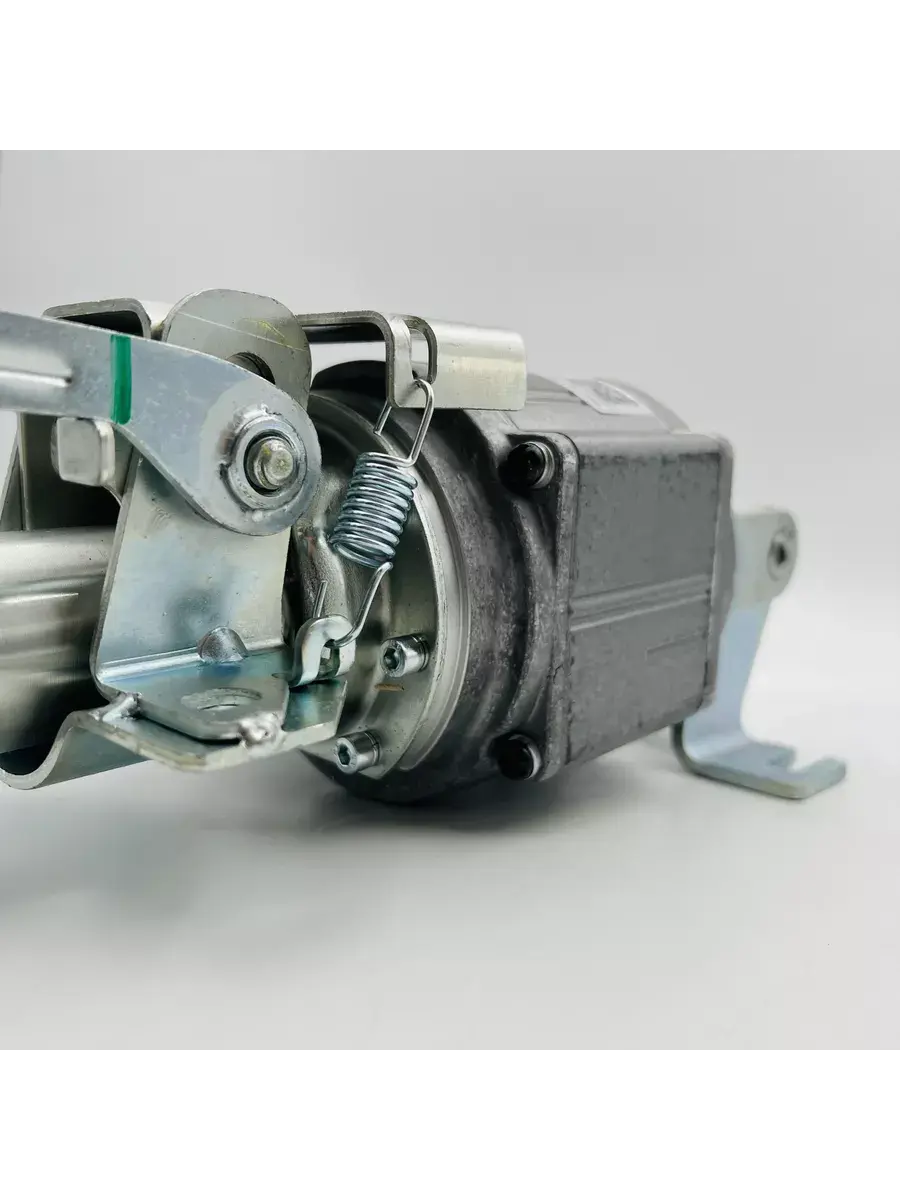

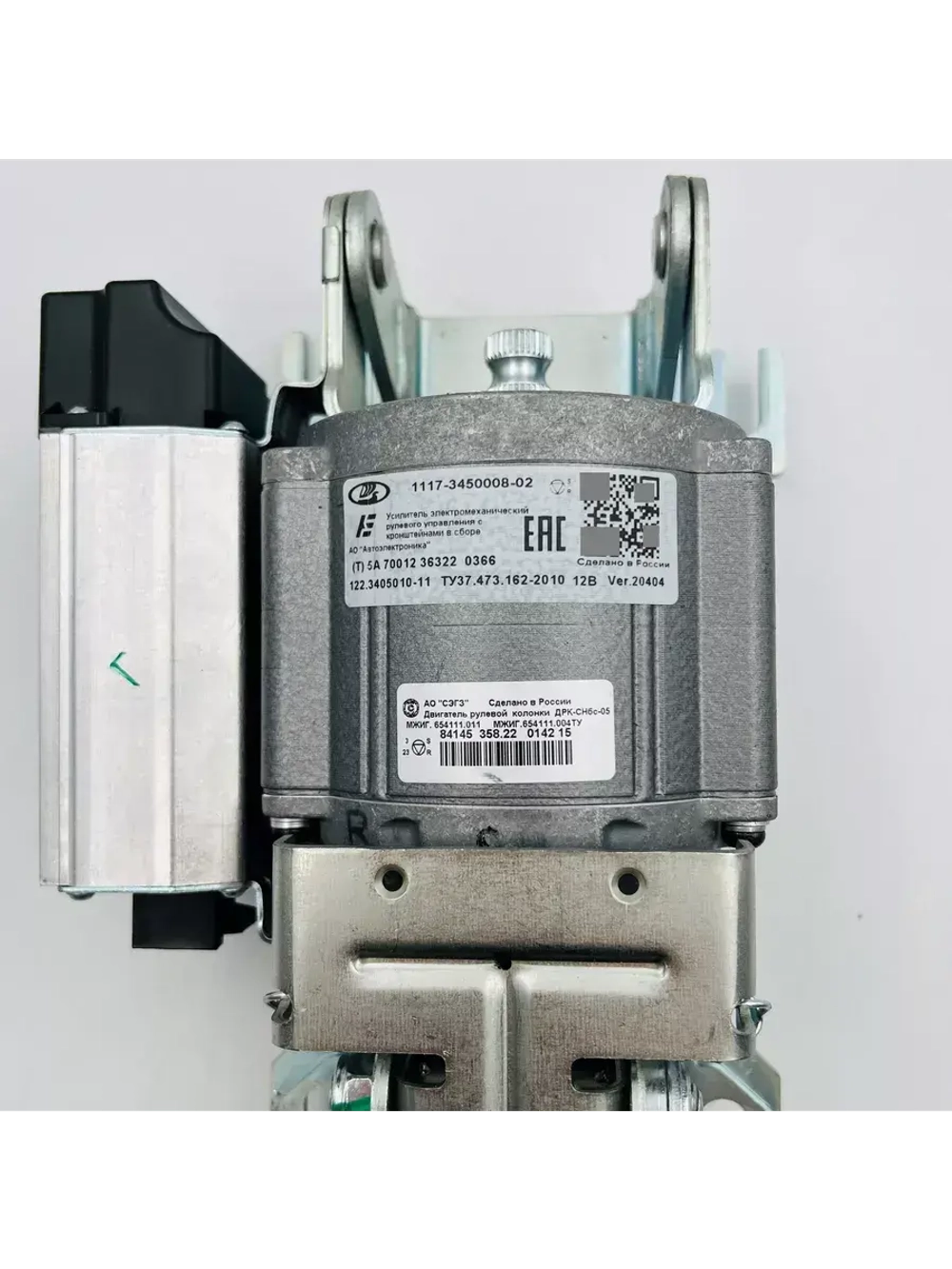

Электроусилитель руля Лада Калина, Гранта 1117-3450008-02

Электроусилитель в сборе для автомобилей семейства Лада Гранта , Лада Калина ВАЗ 1117-19, Datsunon-DO,Datsun mi-DO и их модификаций. При возникновении неисправностей в работе электроусилителя (отказал, не работает, отключается и т.д.) следует выполнить диагностику при помощи специального сканера. Также есть возможность определить причины сбоев и без специального оборудования «методом скрепки». Необходимо снять пластиковый кожух рулевой колонки и добраться до 8-ми контактного черного разъема. Он имеет следующую распиновку: 1.Голубой (замок зажигания +12в); 2.Коричнево-красный (тахометр); 3.Серый (скорость автомобиля); 4.Розово-белый (контрольная лампа ЭМУР); 5.Желто-черный (K-Line); 6.Пустой (L-line, провод не подведен) 7.Коричневый (масса) 8.Пустой. Чтобы выполнить диагностику ЭУР без сканера необходимо: 1.Выключить зажигание; 2.Замкнуть контакты №6 и №7 этого разъема, используя кусок провода или скрепку (разъем не снимаем); 3.Включить зажигание; 4.Определить код неисправности по миганию контрольной лампы неисправности электроусилителя рулевого управления на комбинации приборов. Определение кода неисправности ЭУР по мигающей лампе: * длительность начальной паузы – 2 сек; * длительность длинного сигнала – 2 сек; * длительность короткого сигнала – 0,5 сек; * длительность паузы между сигналами – 0,5 сек; * длительность паузы между кодами – 2 сек Коды ошибок электроусилителя руля: 11 — Система исправна 12 — Отсутствие сигнала оборотов двигателя 13 — Неисправность датчика момента 14 — Неисправность двигателя ЭМУР 15 — Неисправность датчика положения рулевого вала 16 — Неисправность датчика положения ротора двигателя ЭМУР 17 — Неисправность бортсети автомобиля (ниже 10В либо больше 18В) 18 — Неисправность блока управления ЭМУР 19 — Неисправность датчика скорости автомобиля. Номер детали по каталогу запасных частей ОАО "АВТОВАЗ": 1117-3450008-02, 8450110627. Поставляется на сборочное производство ОАО АВТОВАЗ.
