Описание

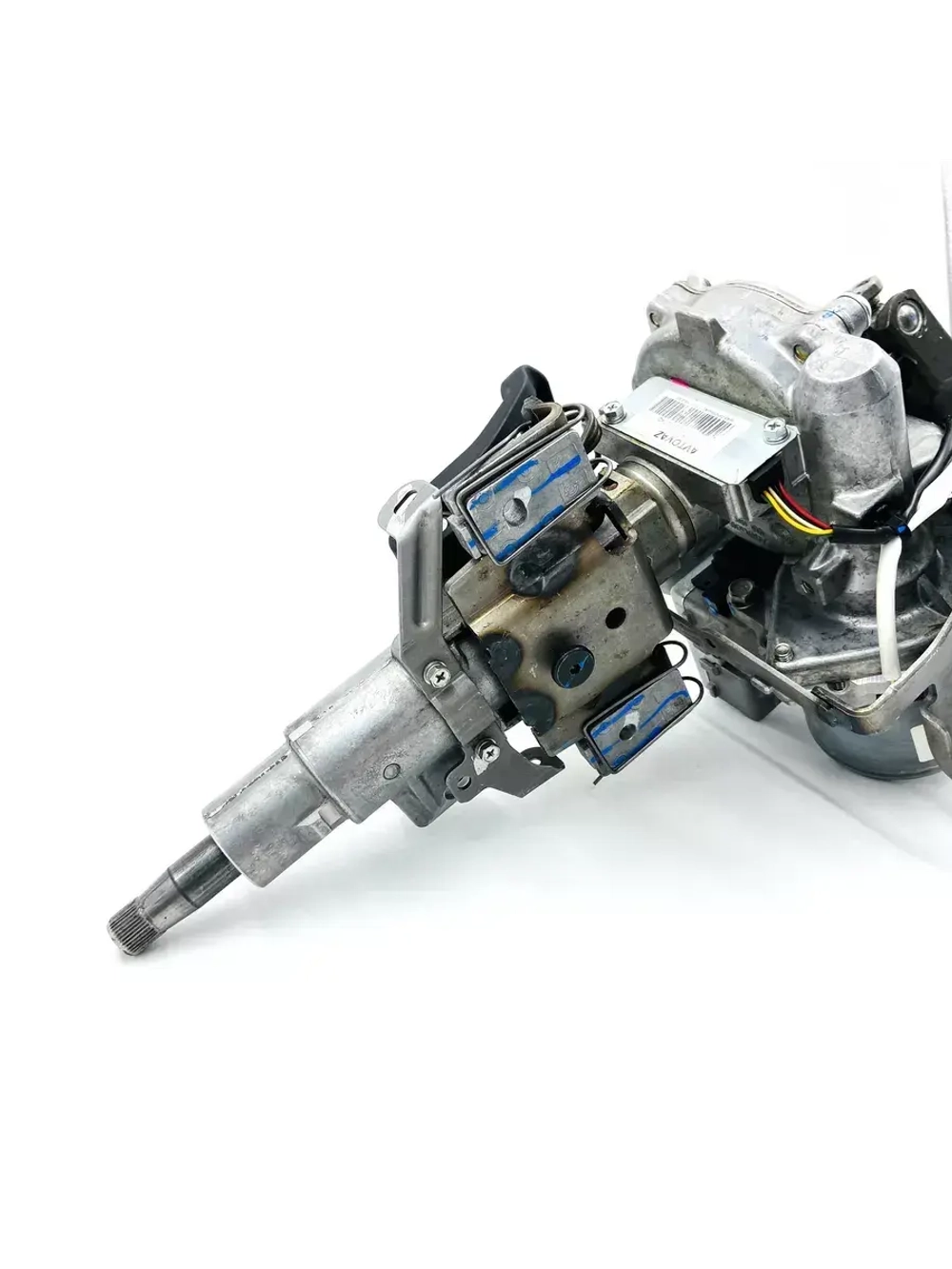

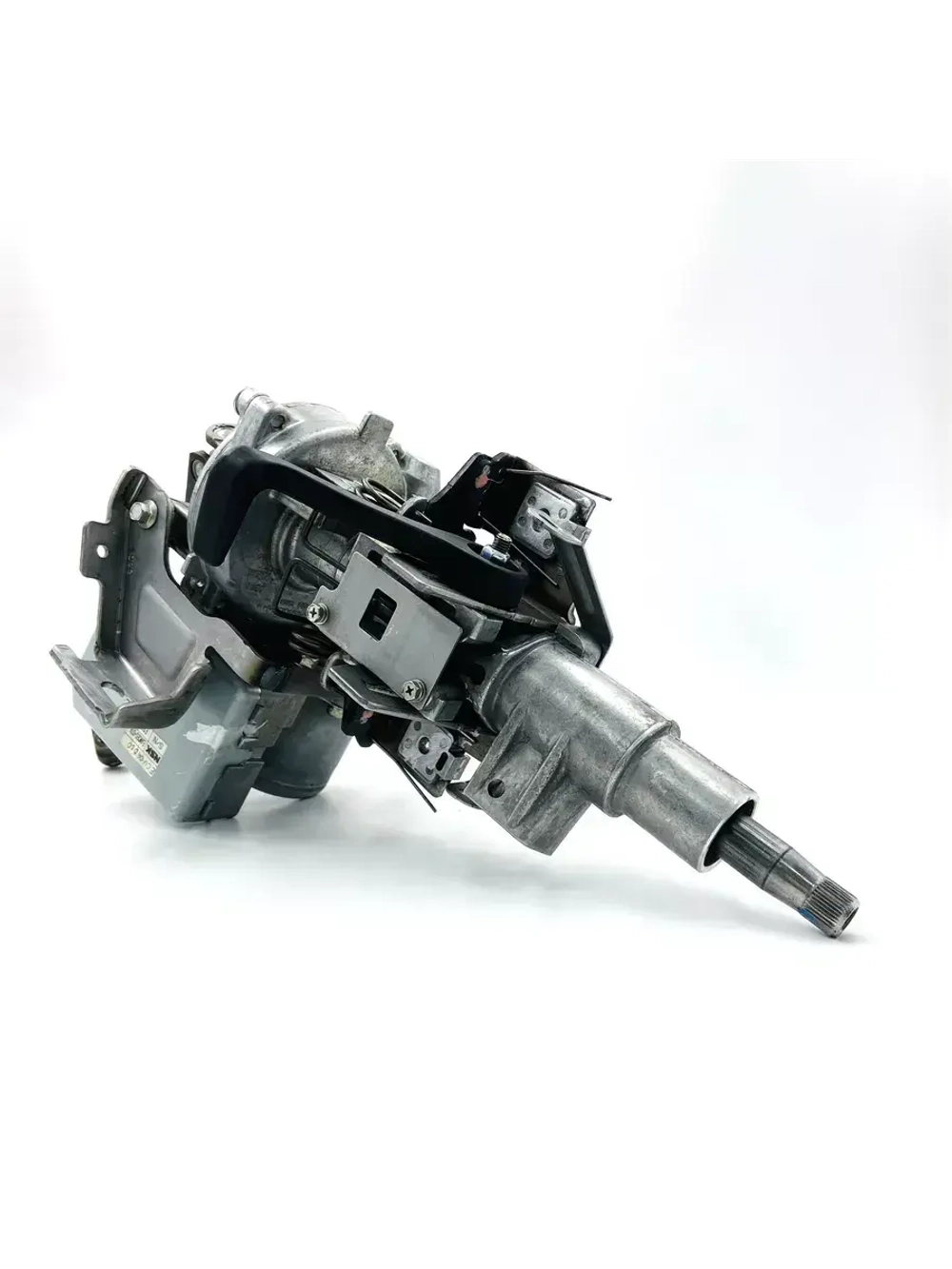

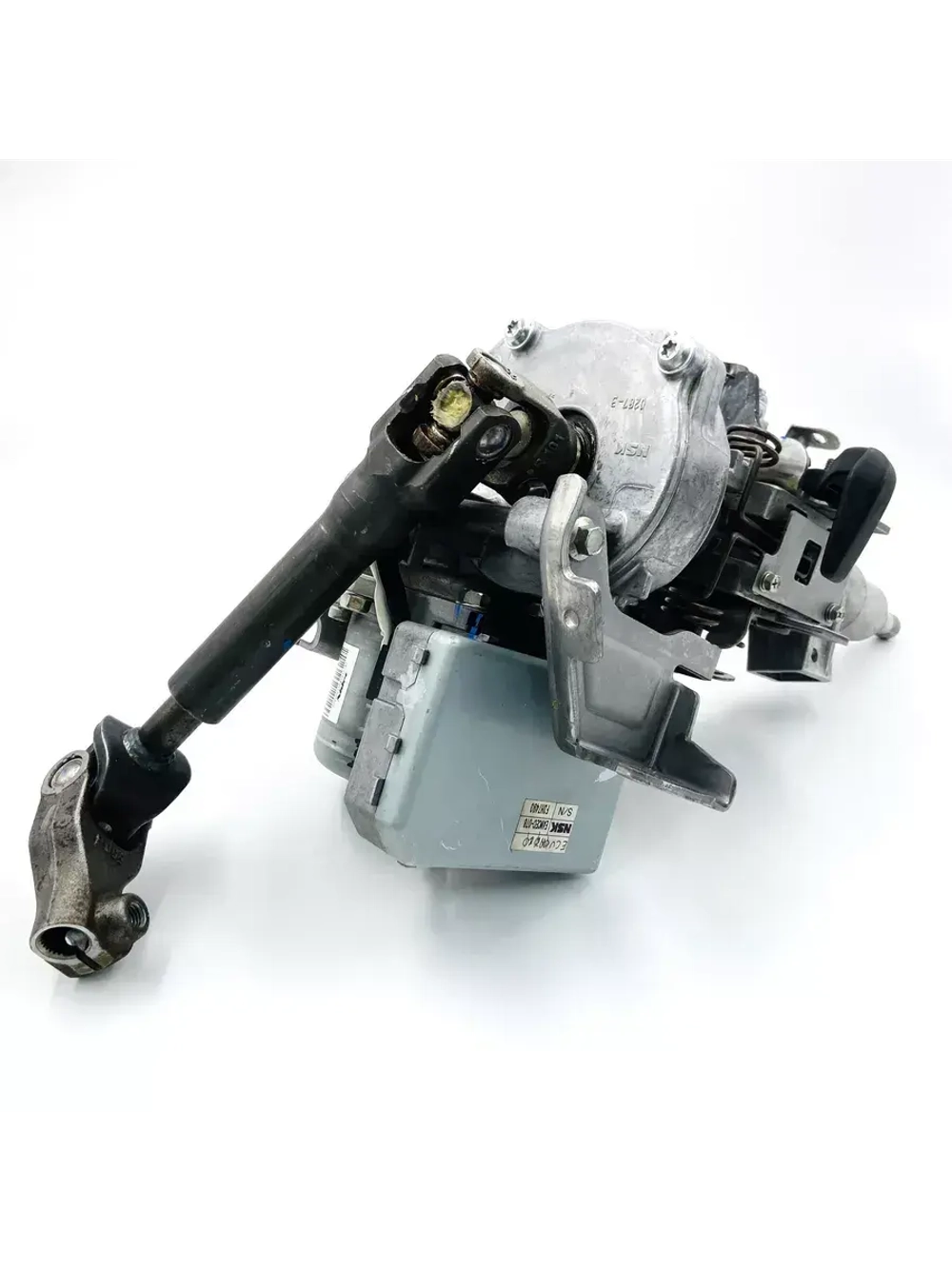

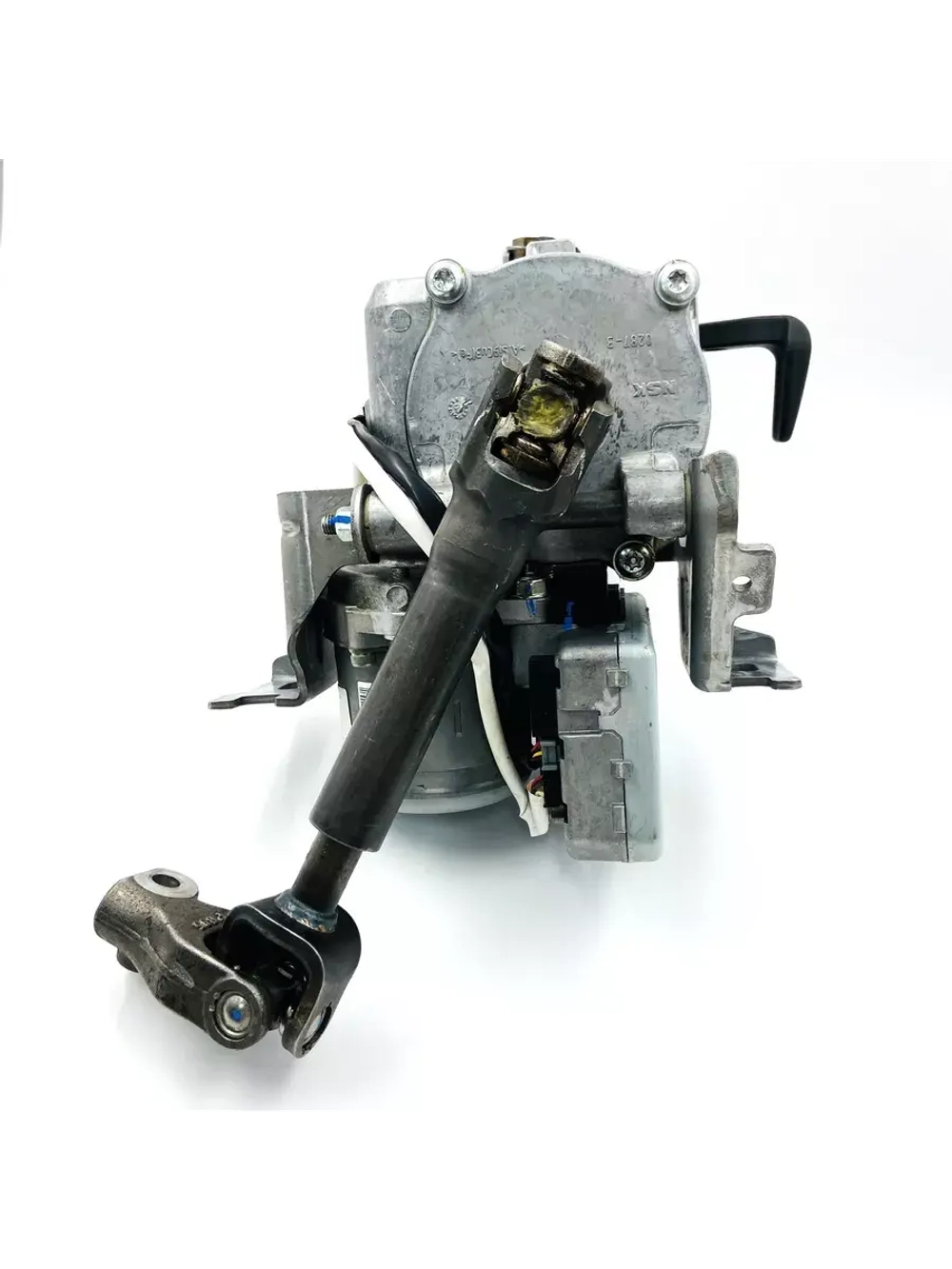

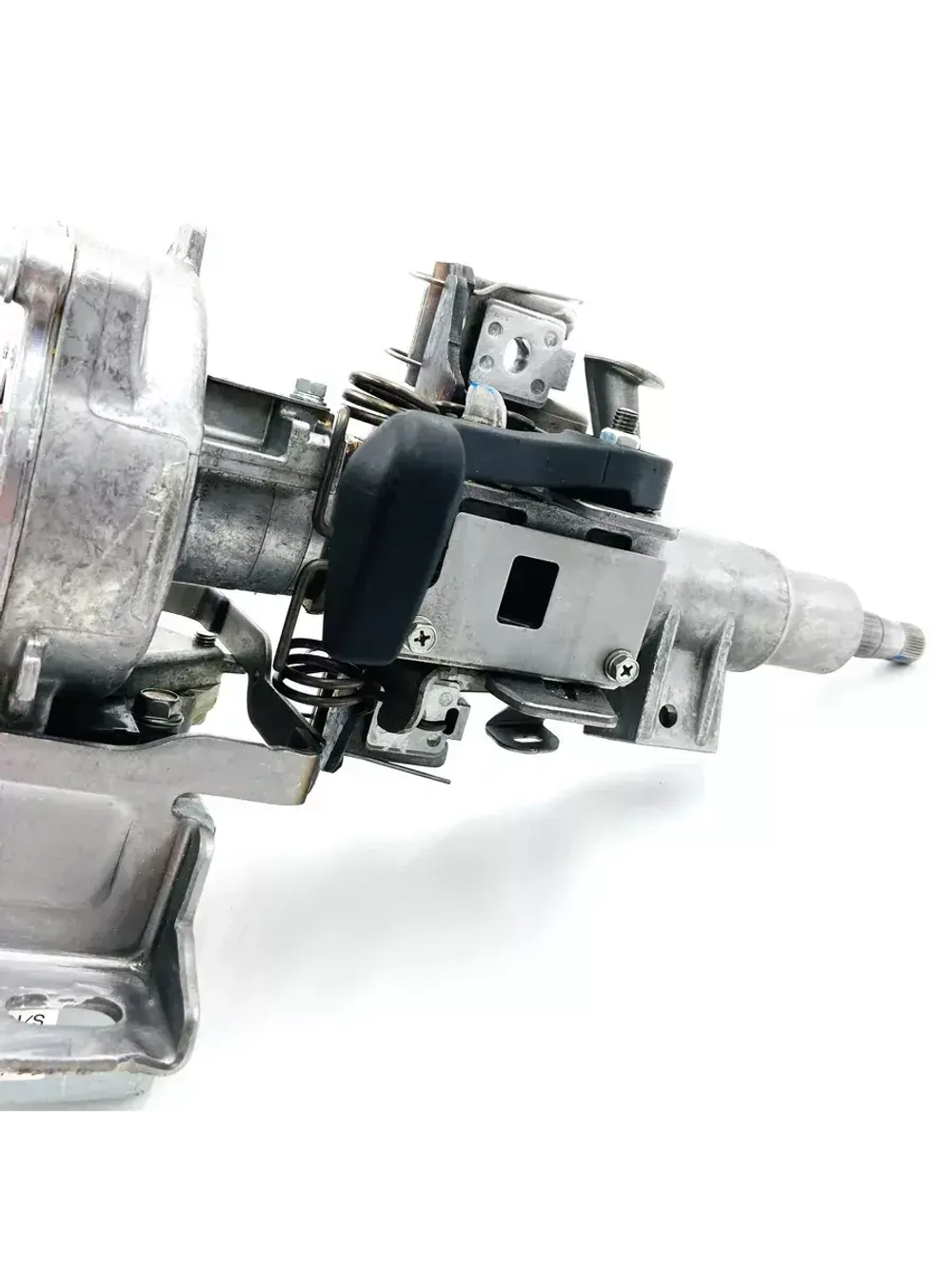

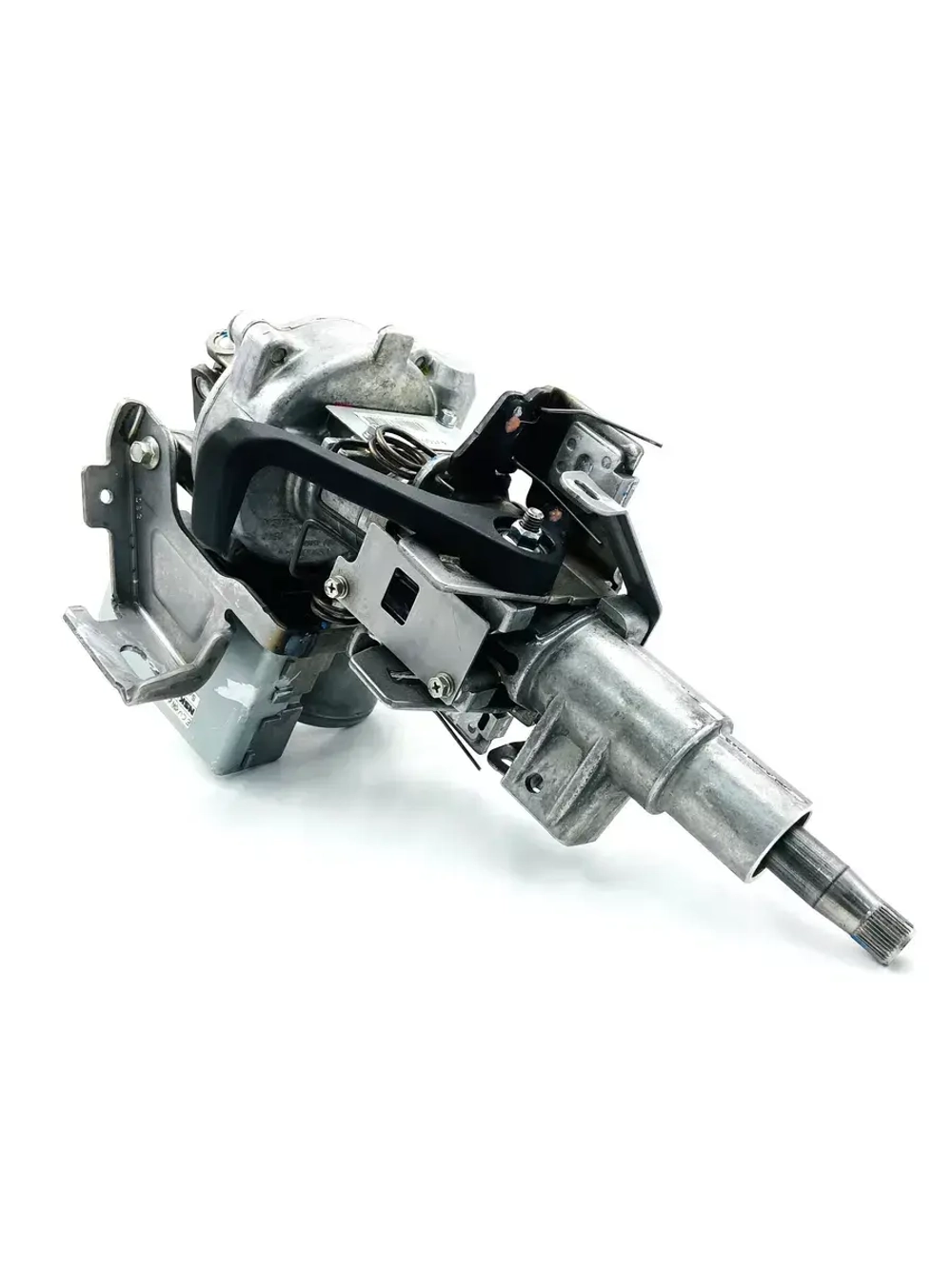

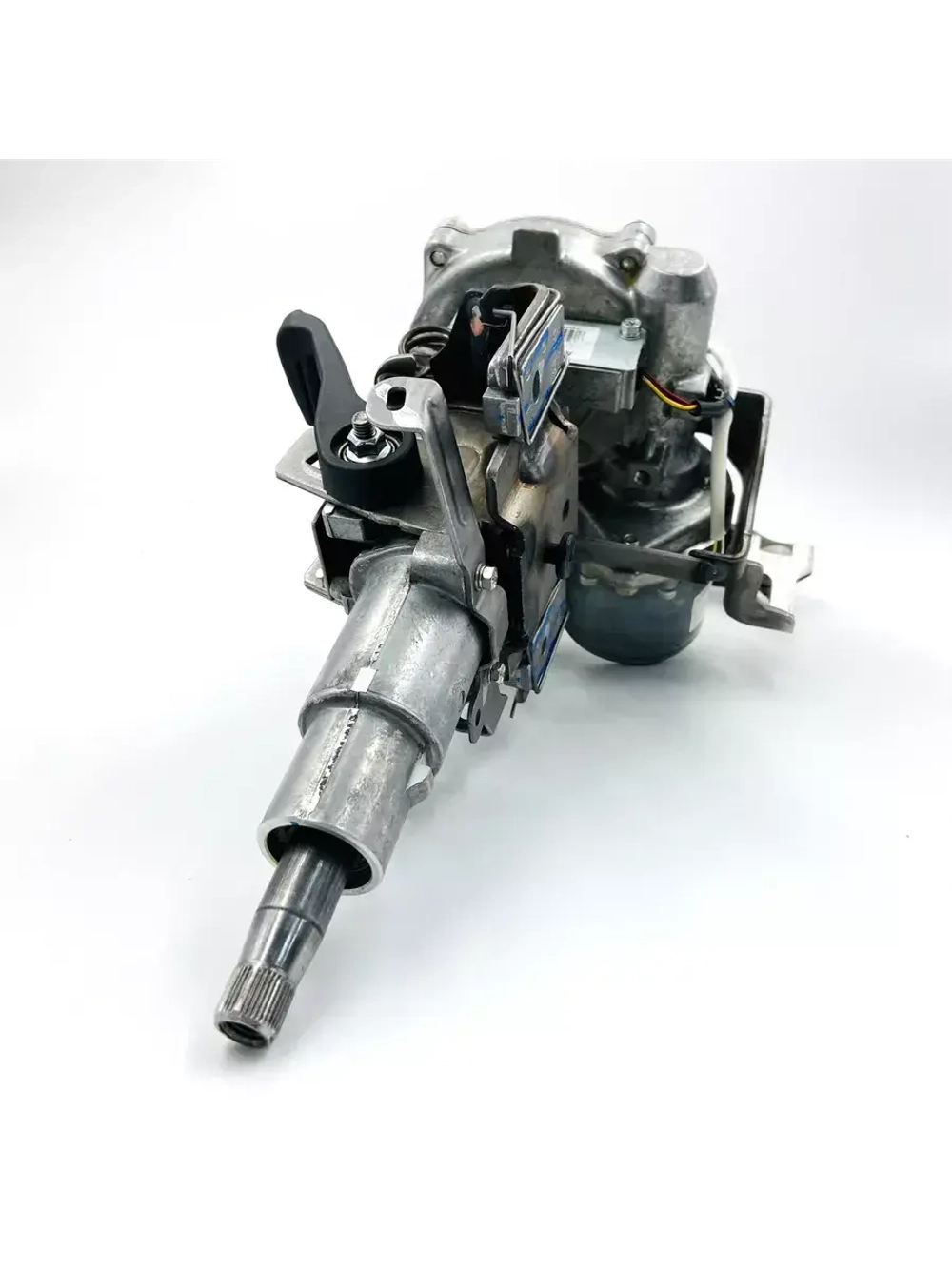

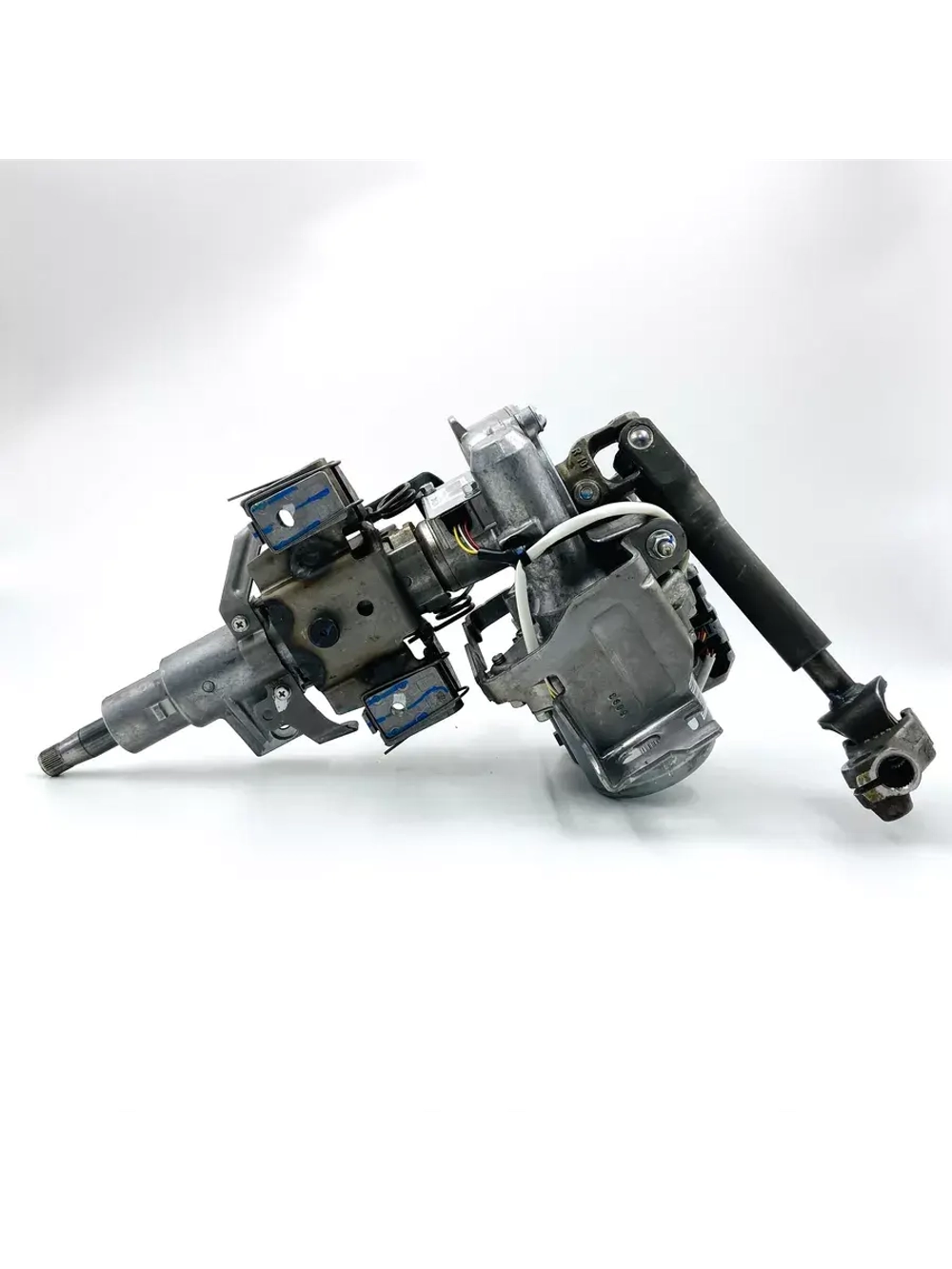

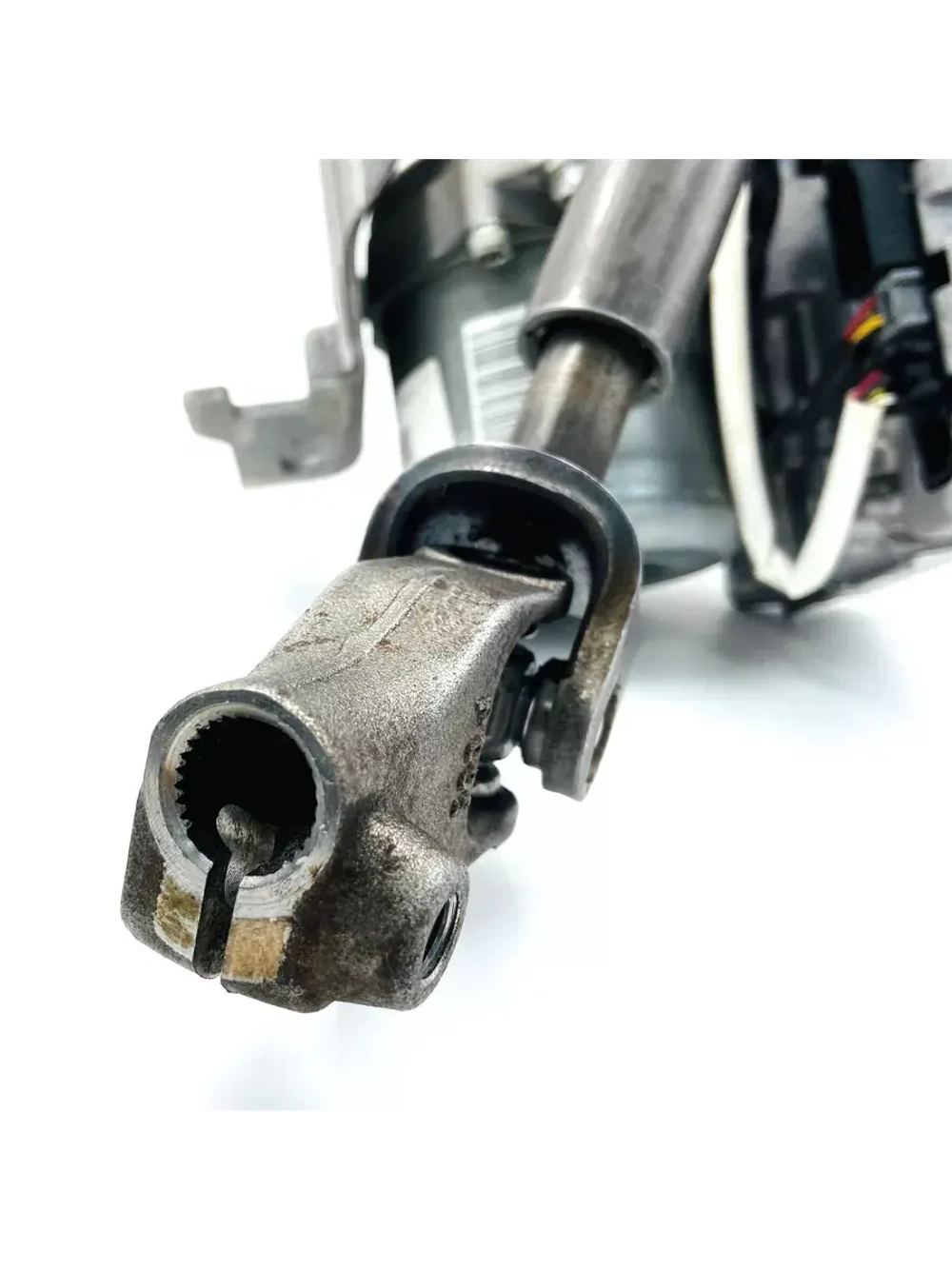

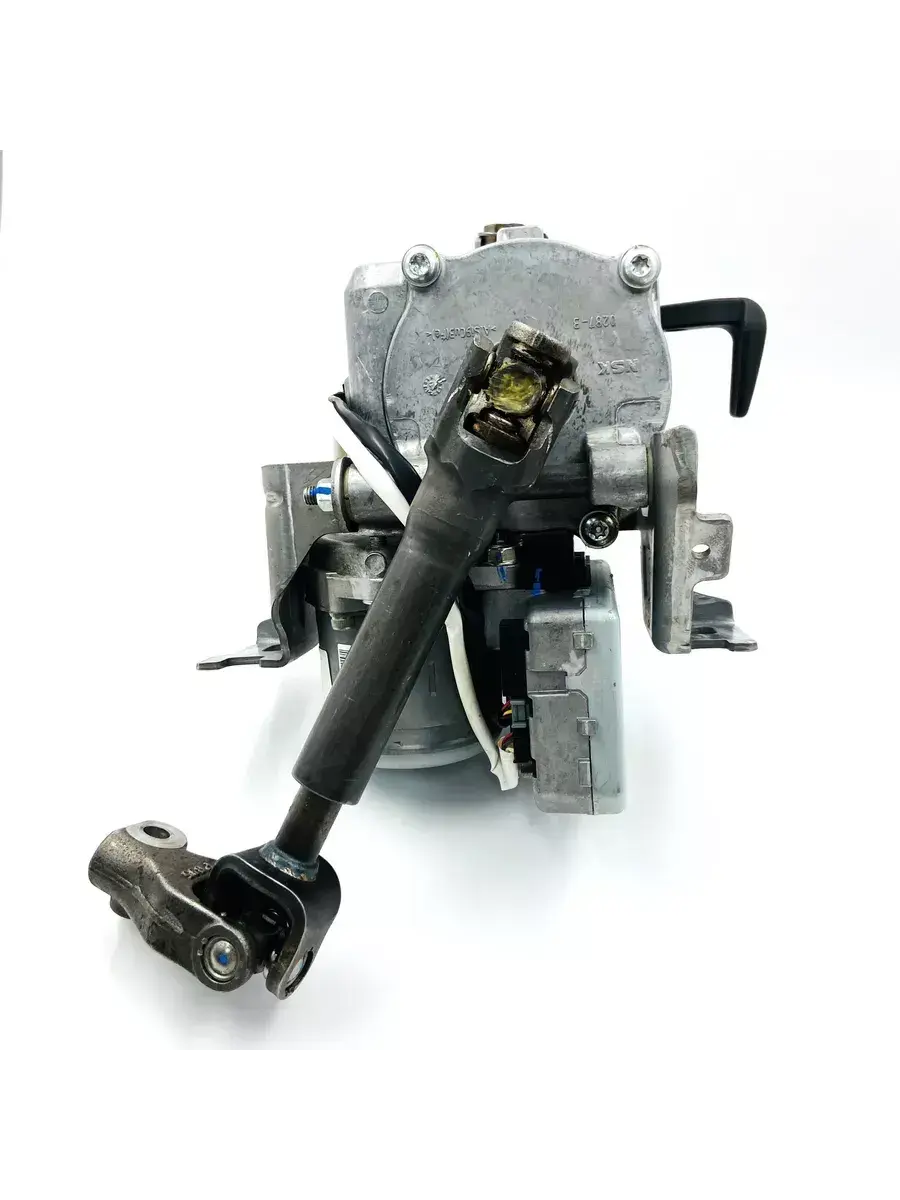

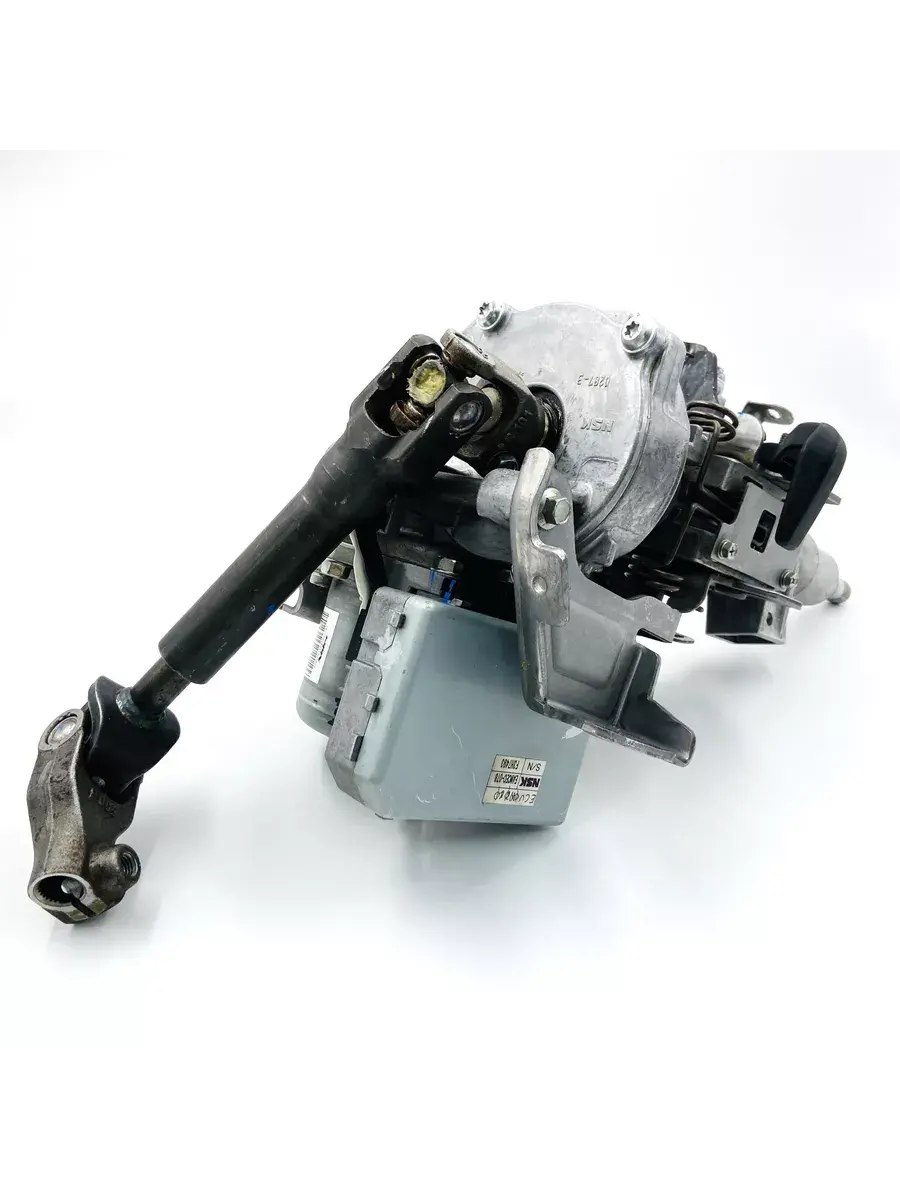

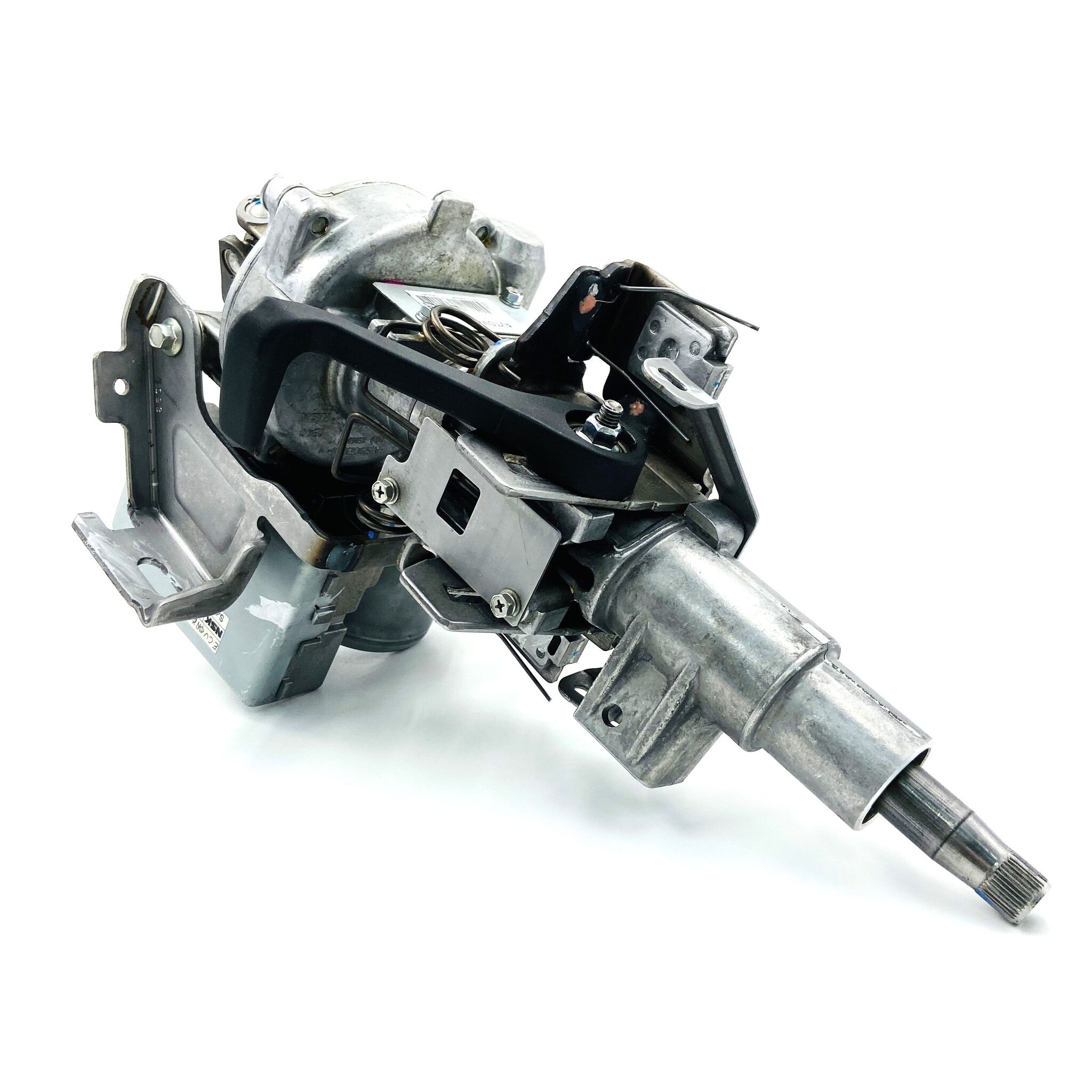

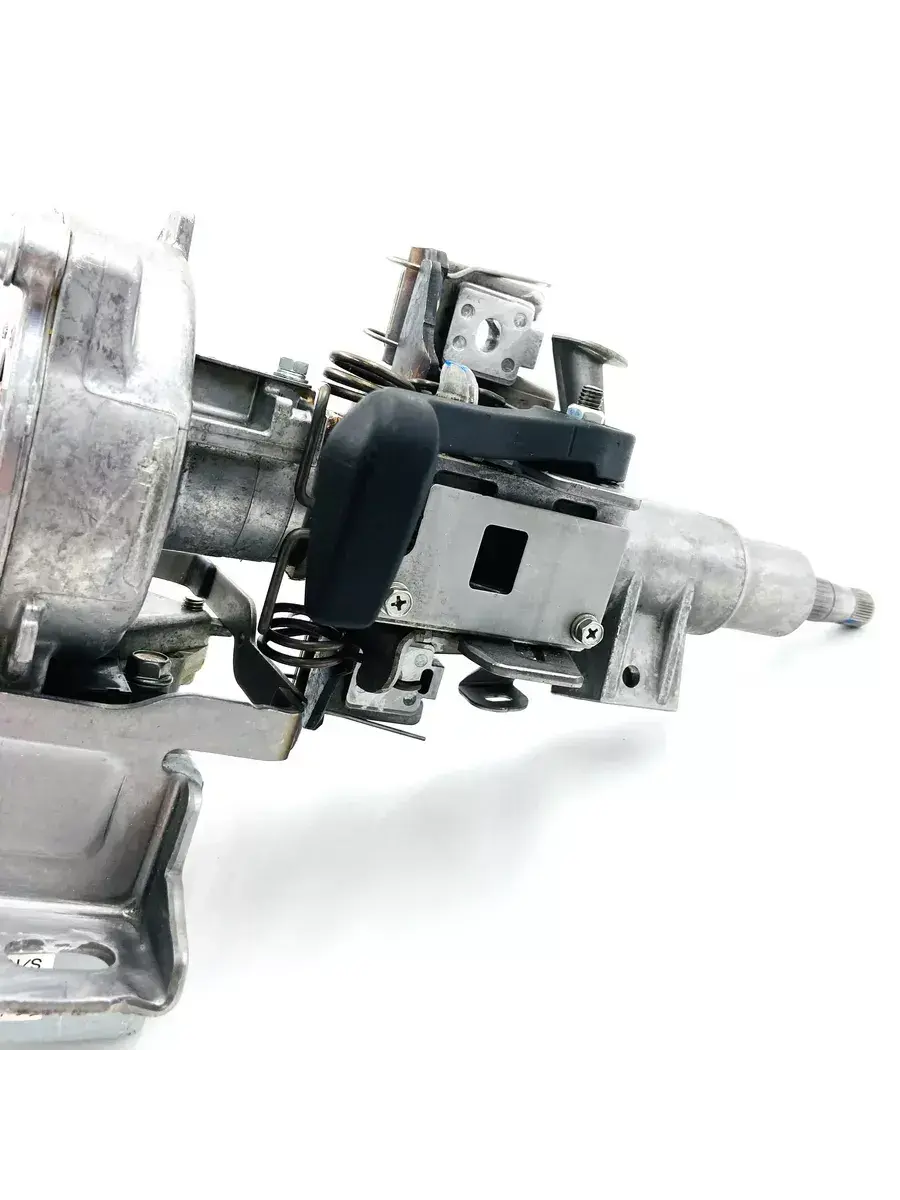

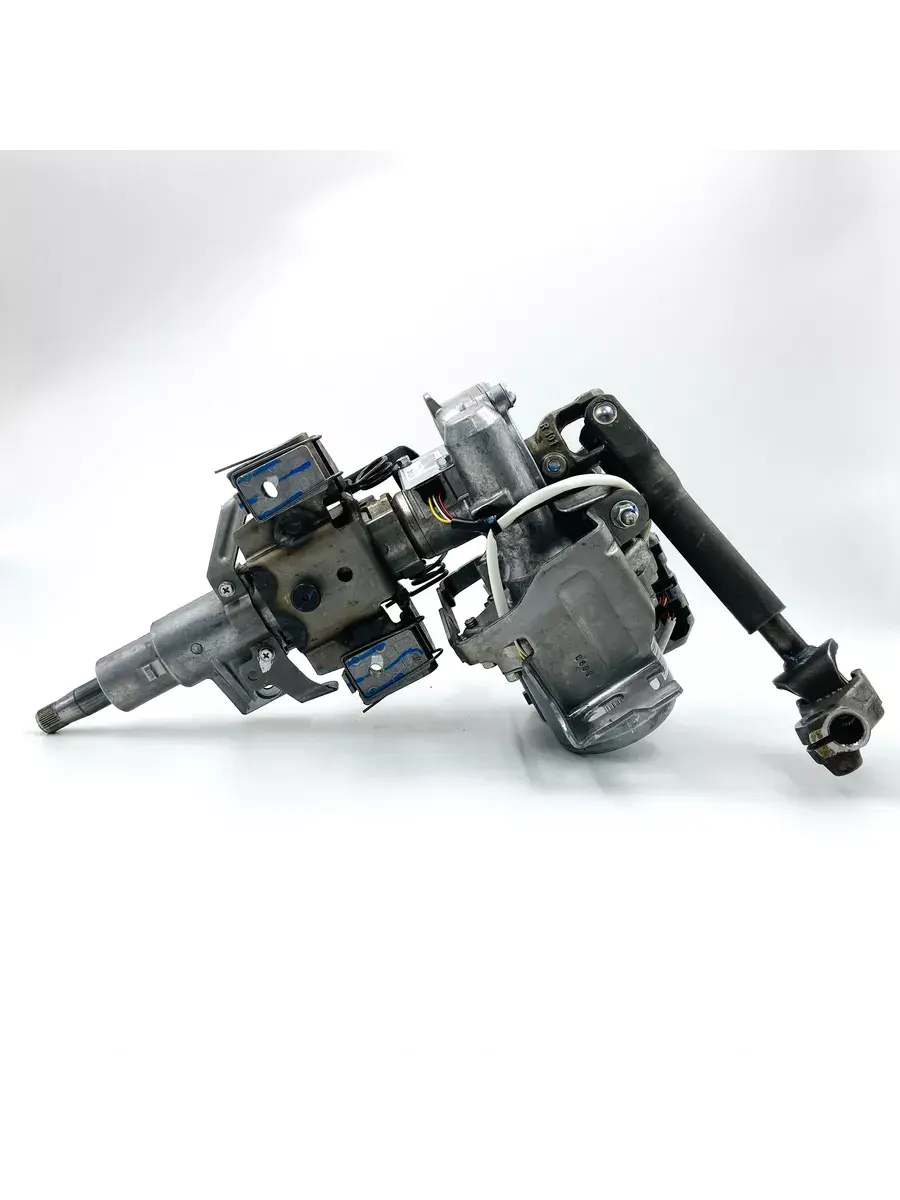

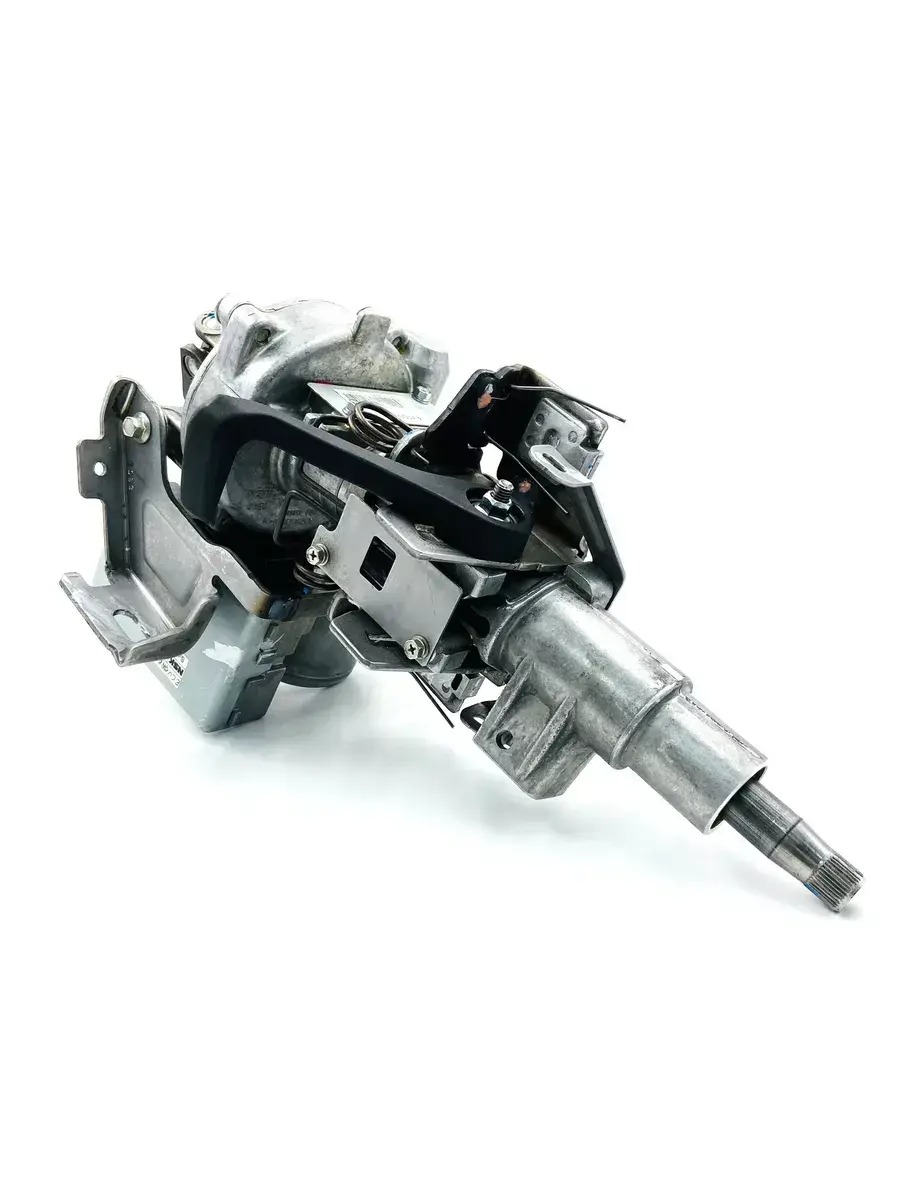

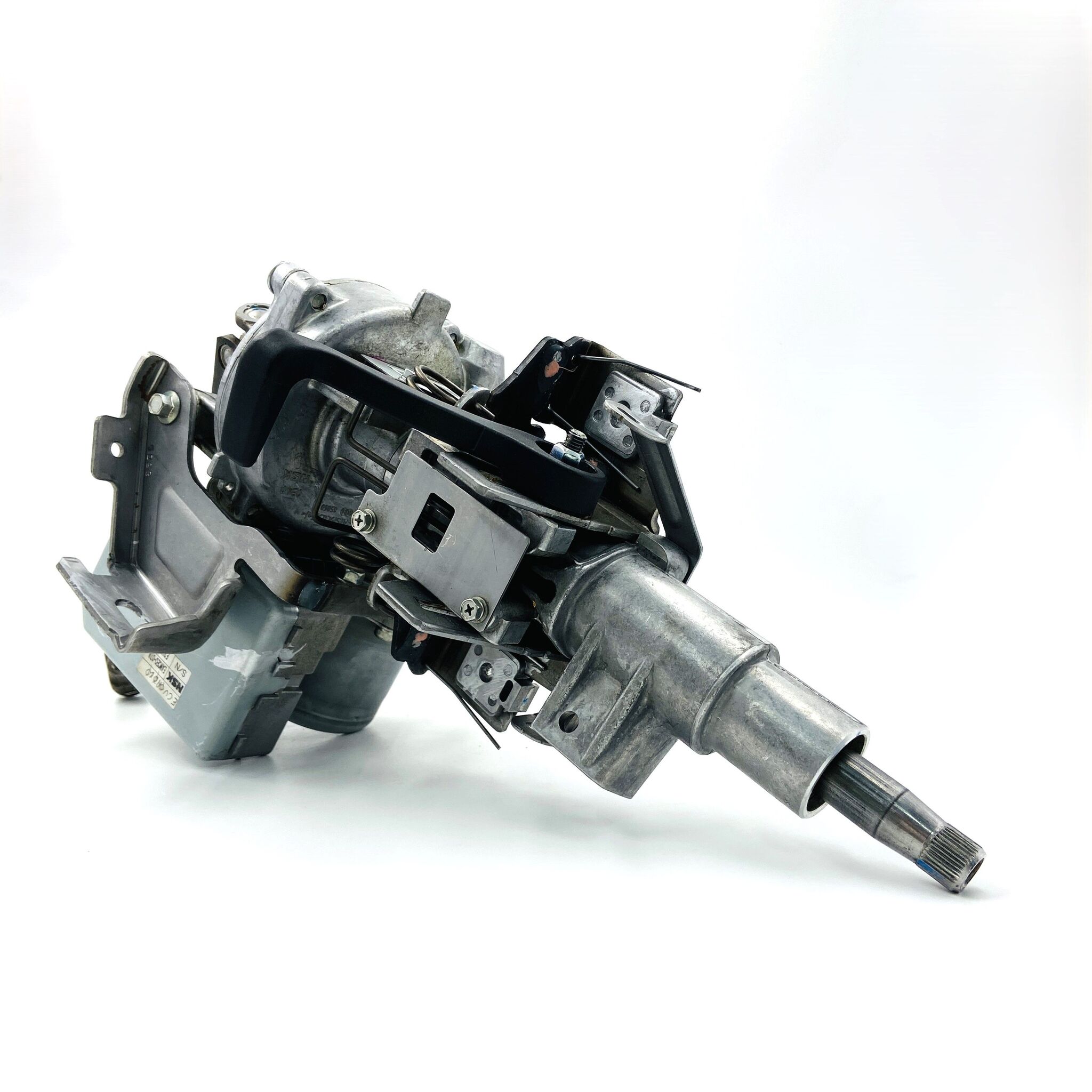

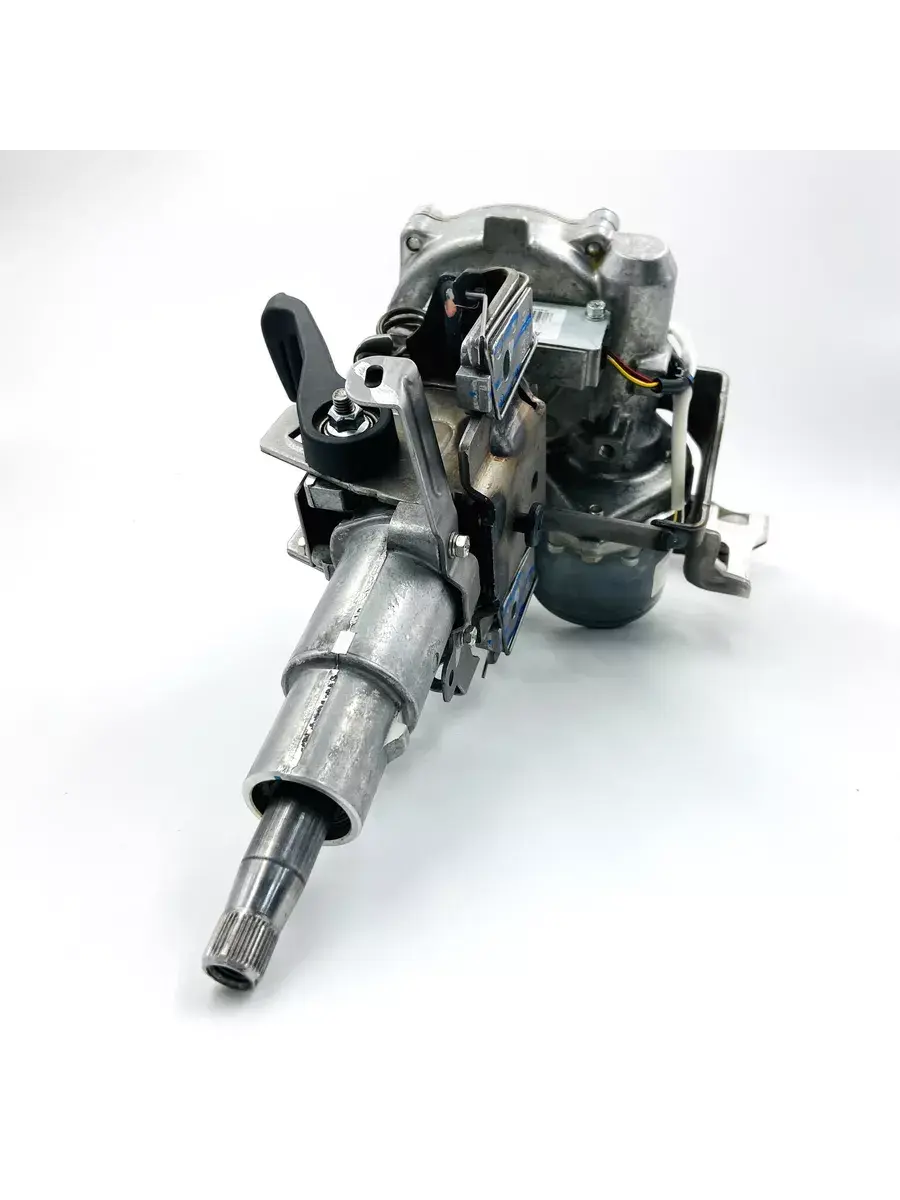

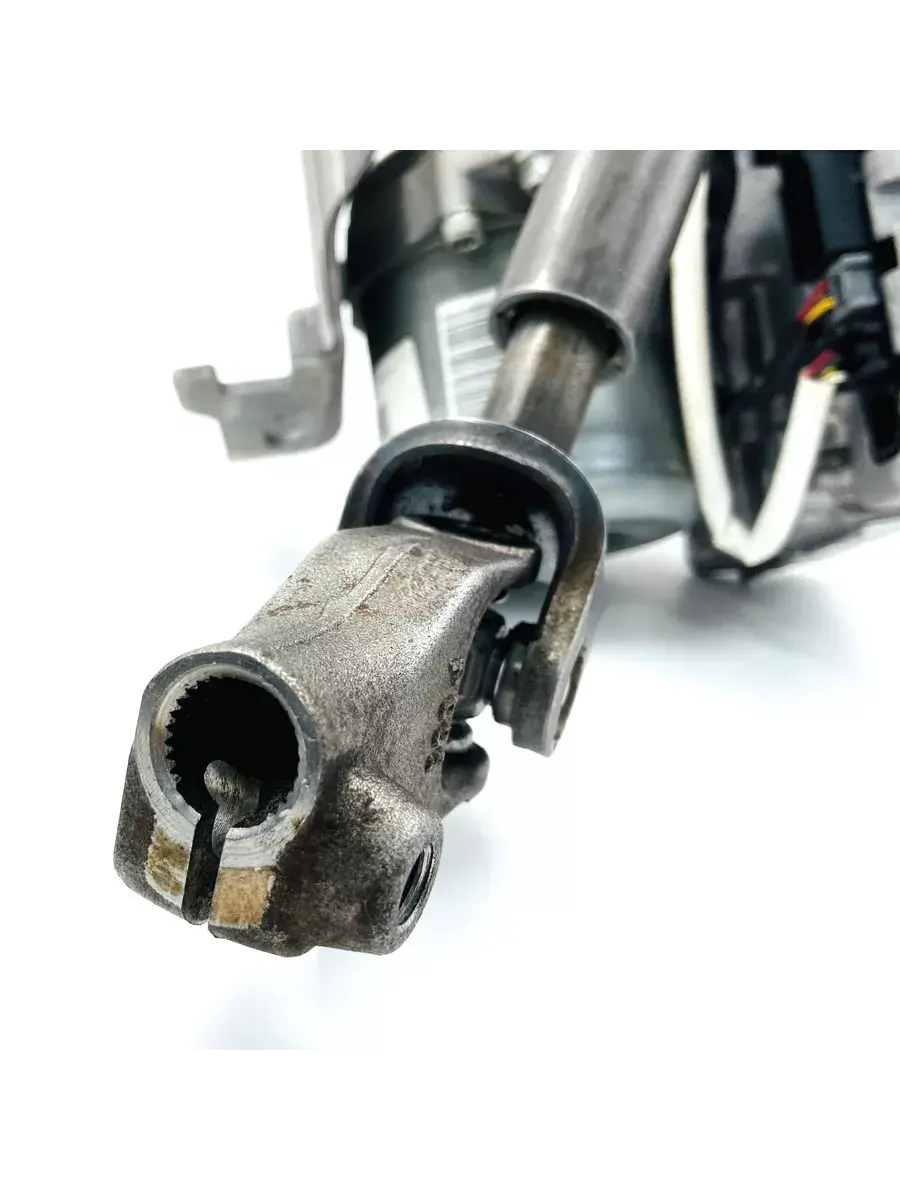

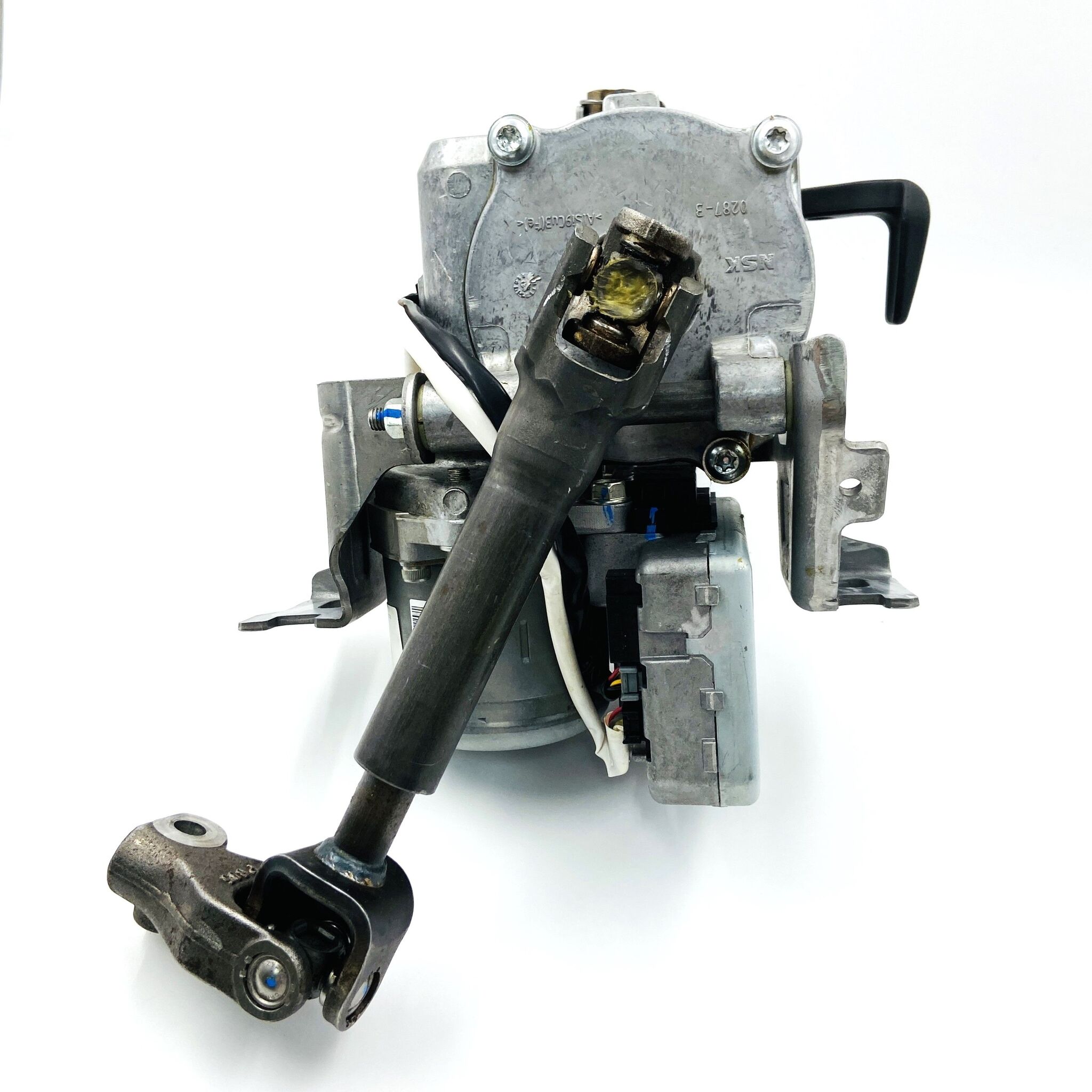

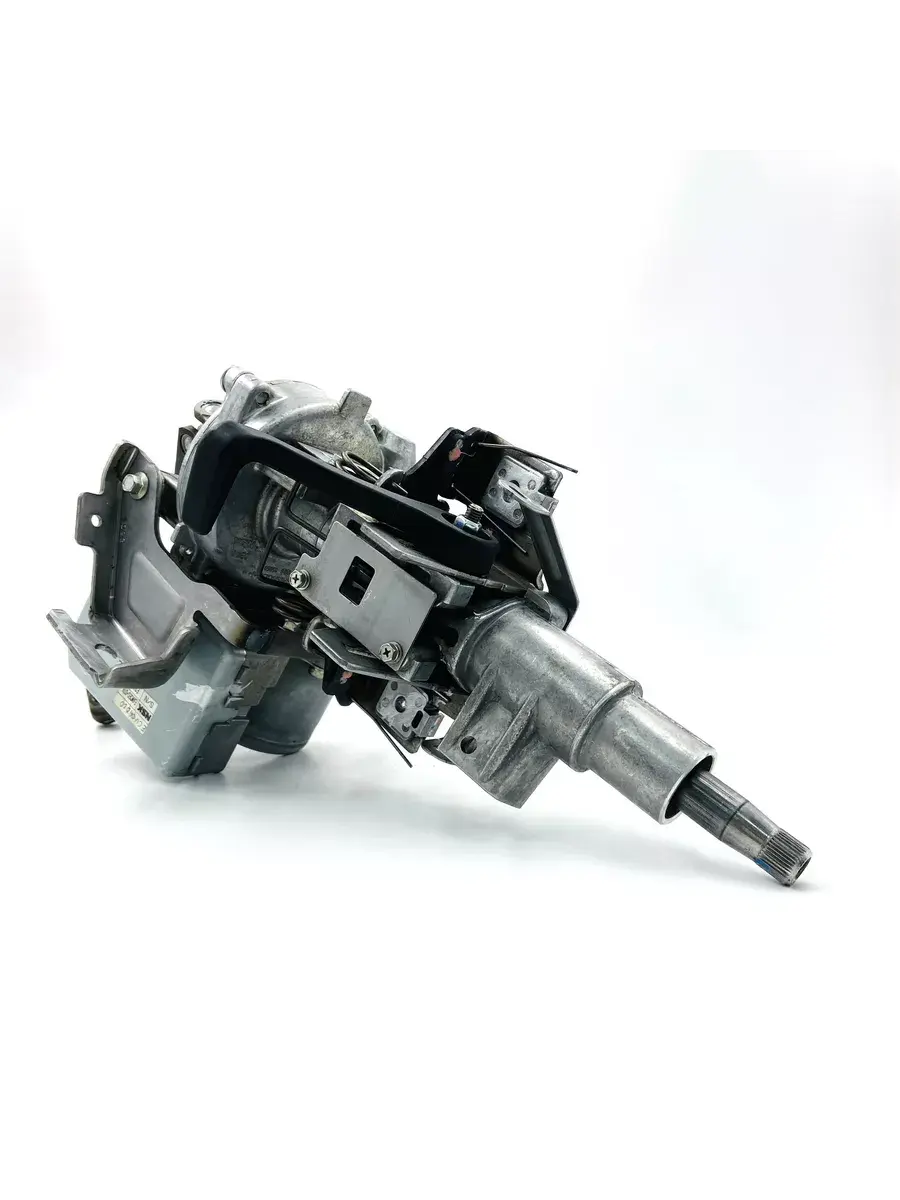

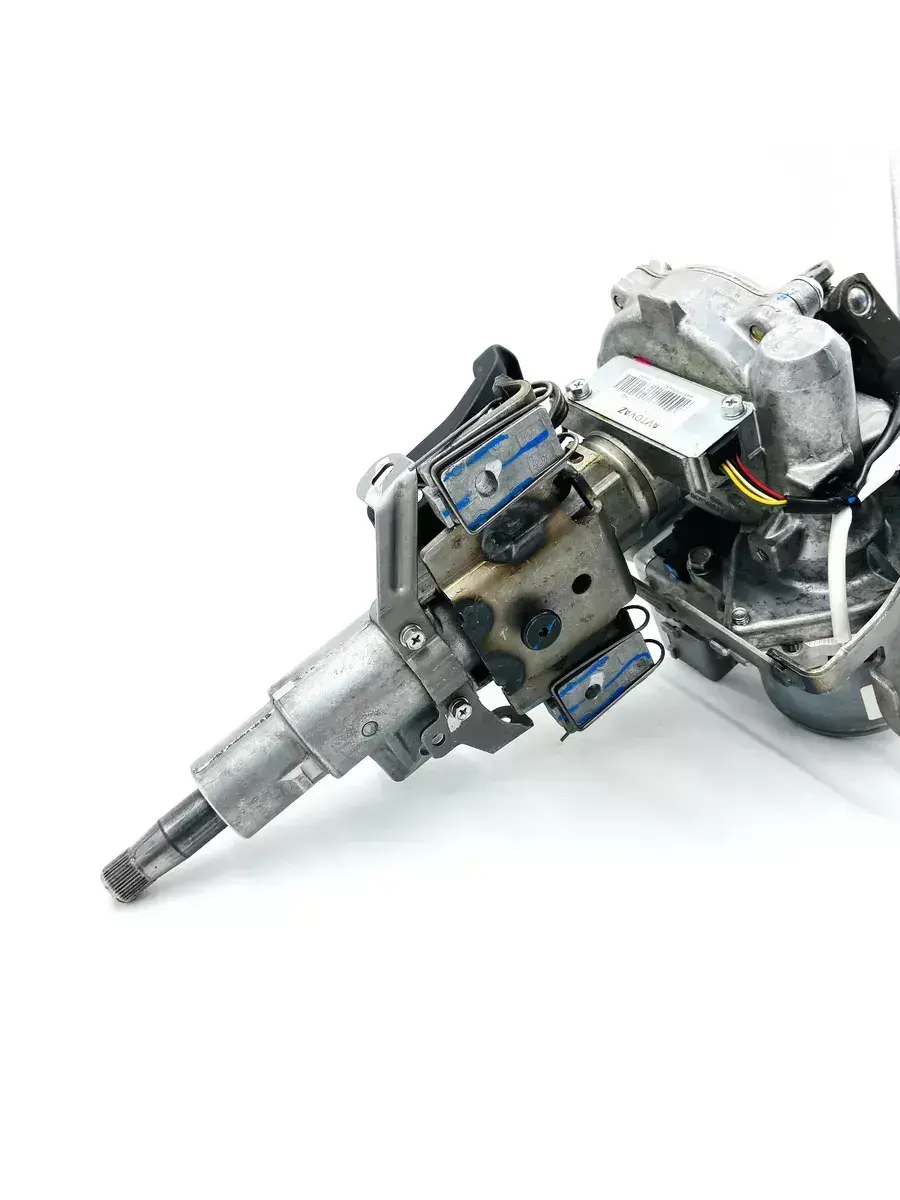

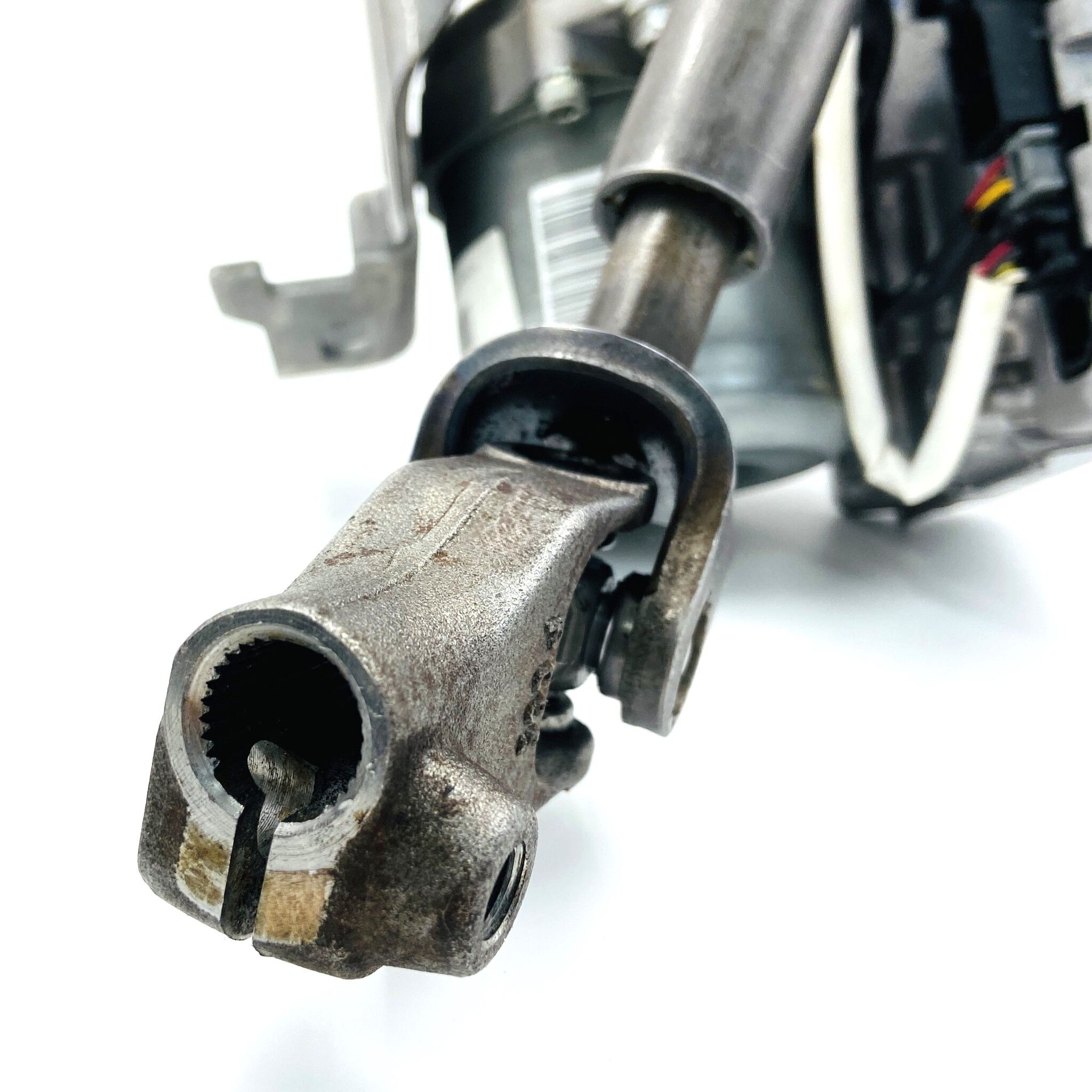

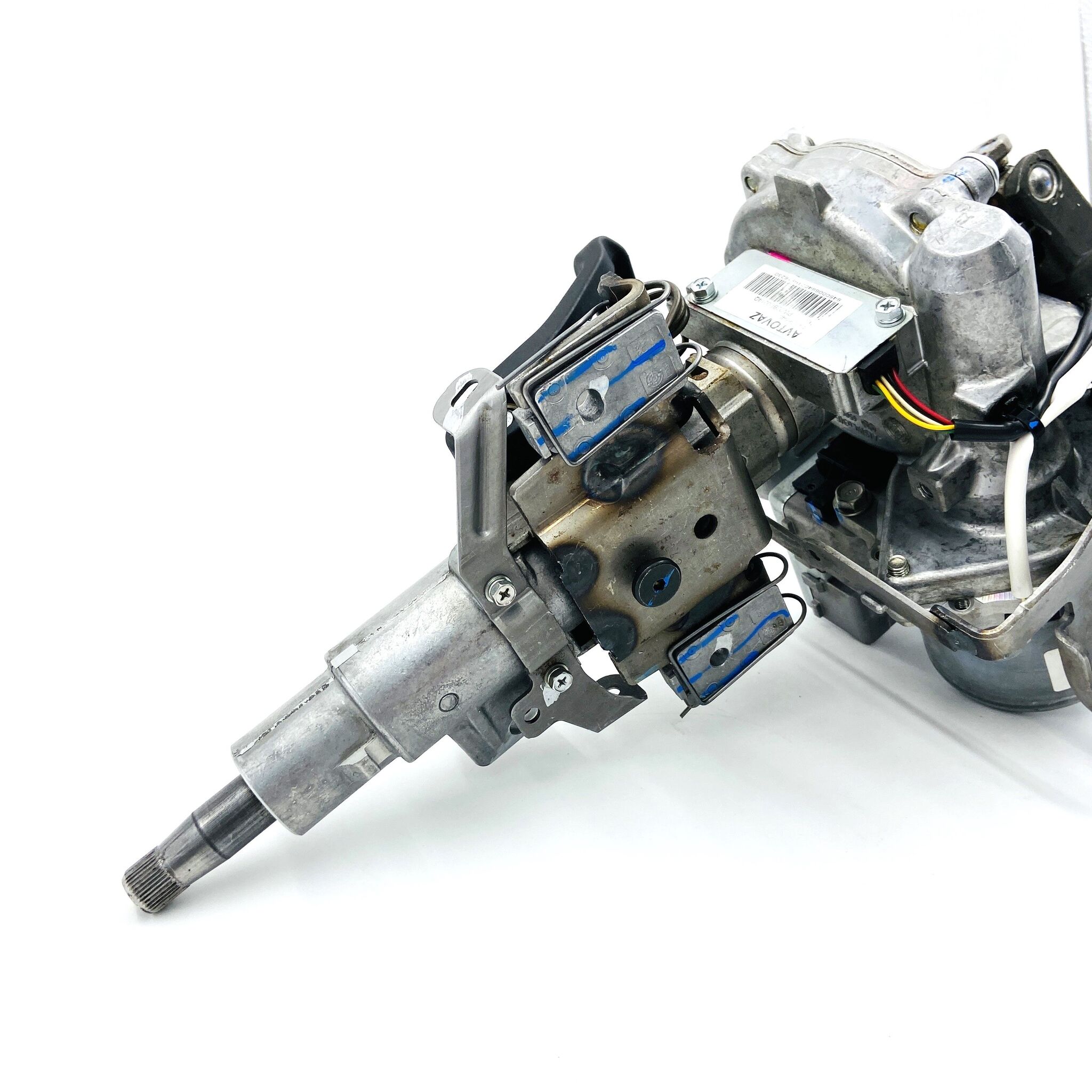

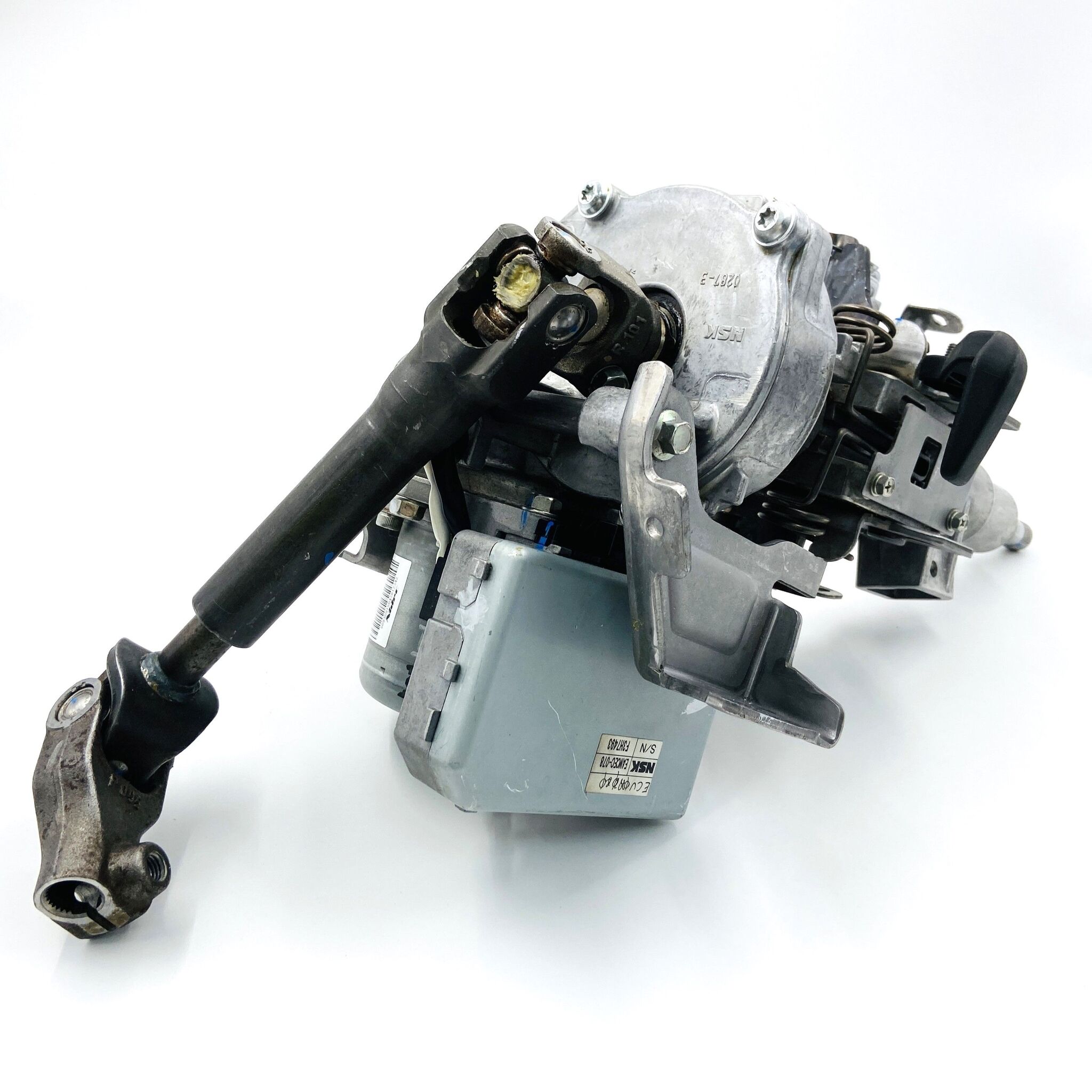

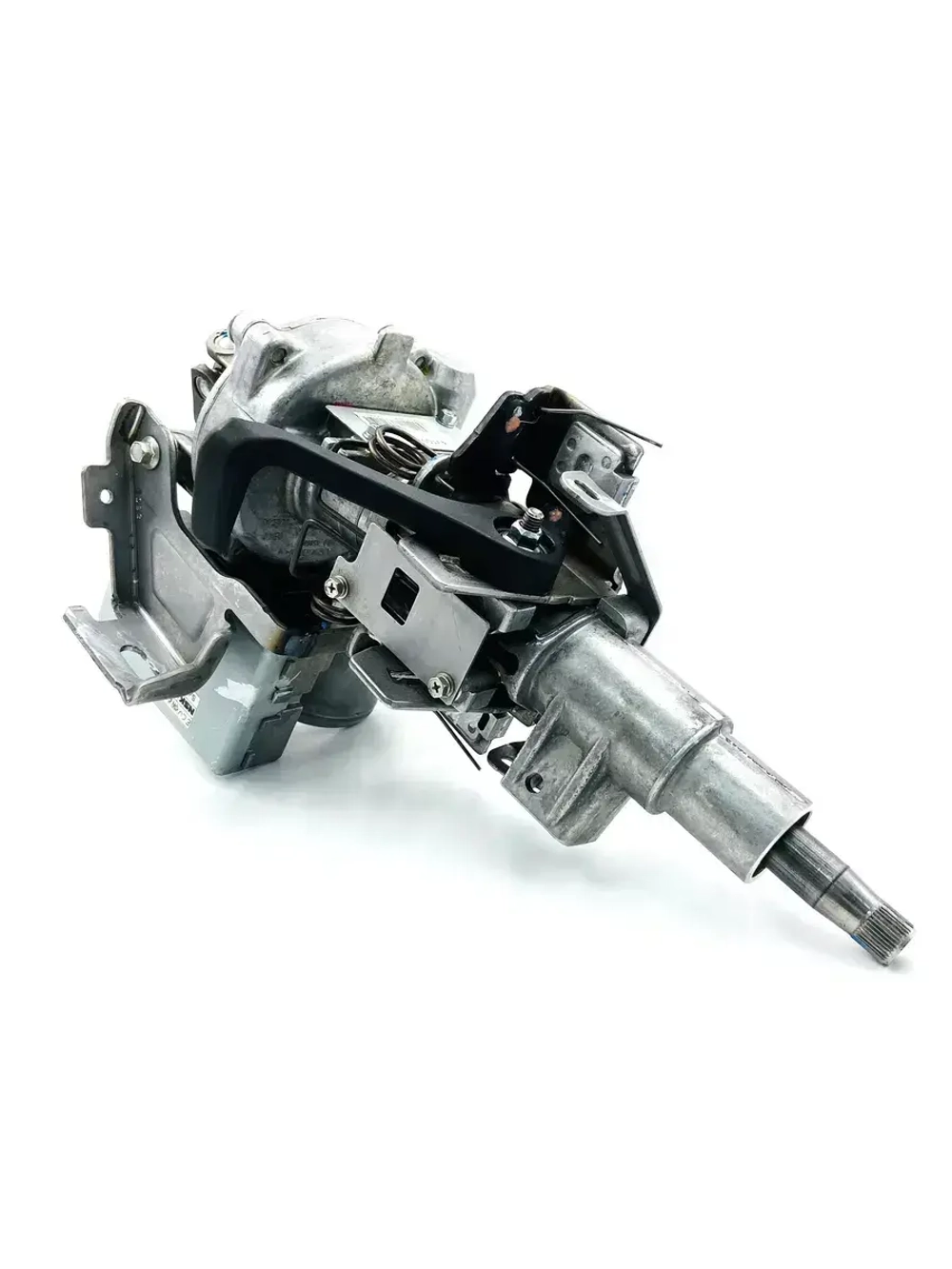

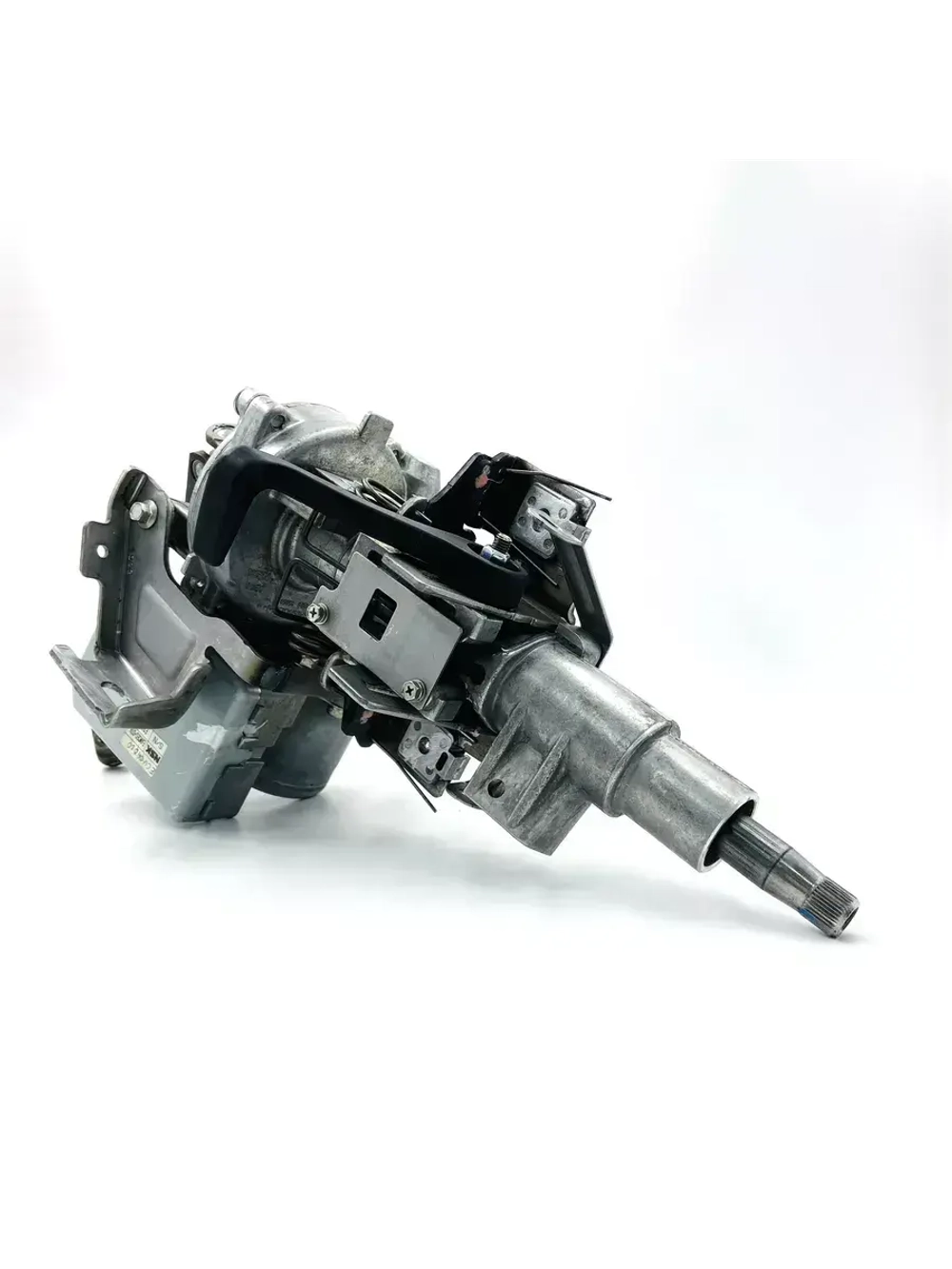

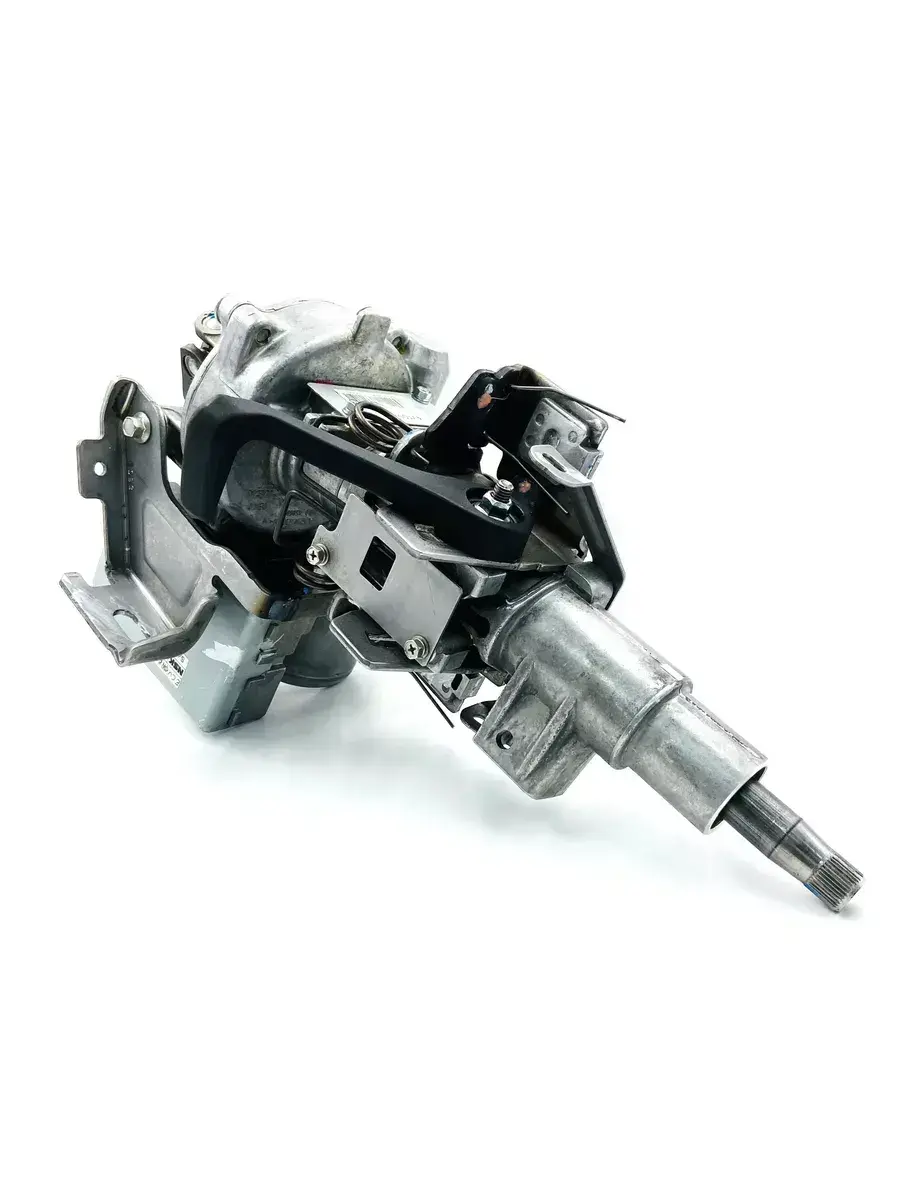

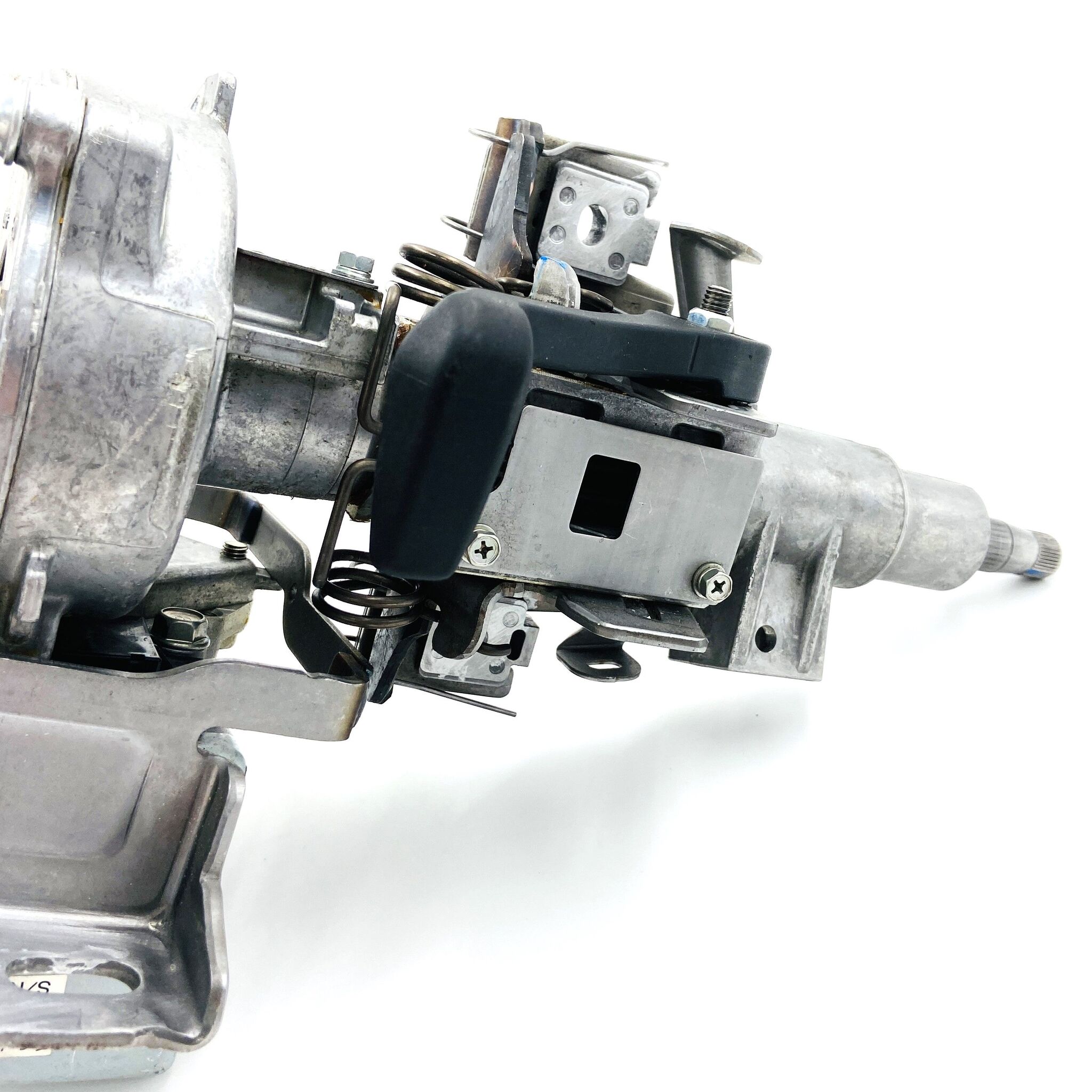

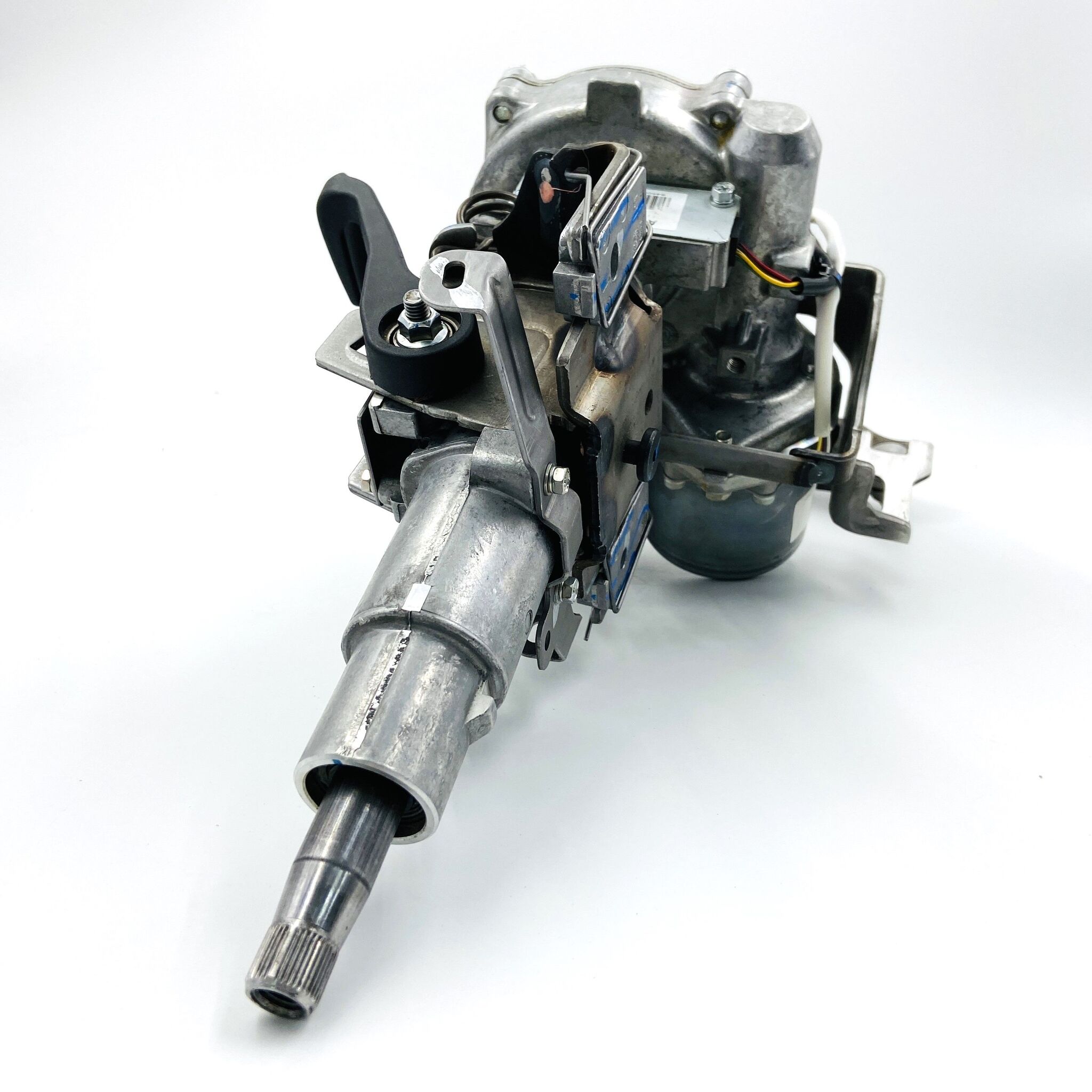

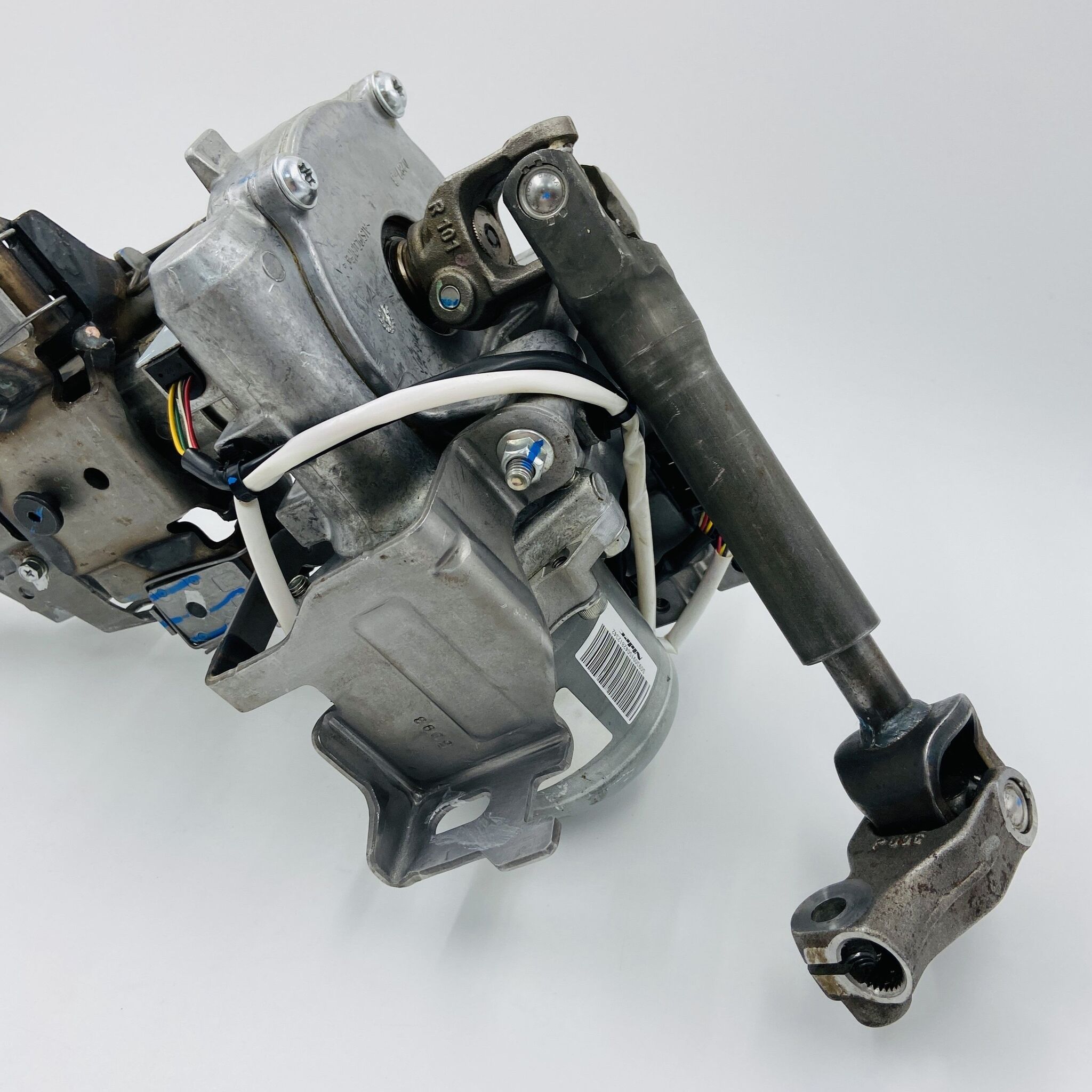

Усилитель электромеханический рулевого управления для автомобилей семейства Лада Веста, 2180. Производство: ОАО "Автоэлектроника" Калужский завод электронных изделий, г. Калуга.
При возникновении неисправностей (отказал, не работает, отключается и т.д.) следует выполнить диагностику при помощи специального сканера. Также есть возможность определить причины сбоев и без специального оборудования «методом скрепки». Необходимо снять пластиковый кожух рулевой колонки и добраться до 8-ми контактного черного разъема.
Он имеет следующую распиновку:
- 1.Голубой (замок зажигания +12в);
- 2.Коричнево-красный (тахометр);
- 3.Серый (скорость автомобиля);
- 4.Розово-белый (контрольная лампа ЭМУР);
- 5.Желто-черный (K-Line);
- 6.Пустой (L-line, провод не подведен)
- 7.Коричневый (масса)
- 8.Пустой.
Чтобы выполнить диагностику ЭУР без сканера необходимо:
- 1.Выключить зажигание;
- 2.Замкнуть контакты №6 и №7 этого разъема, используя кусок провода или скрепку (разъем не снимаем);
- 3.Включить зажигание;
- 4.Определить код неисправности по миганию контрольной лампы неисправности электроусилителя рулевого управления на комбинации приборов. Определение кода неисправности ЭУР по мигающей лампе: * длительность начальной паузы – 2 сек; * длительность длинного сигнала – 2 сек; * длительность короткого сигнала – 0,5 сек; * длительность паузы между сигналами – 0,5 сек; * длительность паузы между кодами – 2 сек
Коды ошибок электроусилителя руля:
- 11 — Система исправна
- 12 — Отсутствие сигнала оборотов двигателя
- 13 — Неисправность датчика момента
- 14 — Неисправность двигателя ЭМУР
- 15 — Неисправность датчика положения рулевого вала
- 16 — Неисправность датчика положения ротора двигателя ЭМУР
- 17 — Неисправность бортсети автомобиля (ниже 10В либо больше 18В)
- 18 — Неисправность блока управления ЭМУР
- 19 — Неисправность датчика скорости автомобиля.
Номер детали по каталогу запасных частей ОАО "АВТОВАЗ": 8450006840.
Характеристики
Бренд
АвтоВАЗ
ОЕМ номер
8450006840
Артикул
W18962
Модель ТС
Vesta (2180)
Категория
Рулевое управление
